Instalação Siemens Designcenter NX2512 5000

Instalação Siemens Designcenter NX2512 5000

1         Instruções para preparação de ambiente

Esses passos são necessários e obrigatórios para garantir maior sucesso durante a instalação do NX.

a)       Faça Login no Windows com o Usuário Administrador ou transforme o usuário local como Administrador;

b)      Desabilite o Antivírus;

É imprescindível que o antivírus seja desativado durante o processo de instalação, sendo reativado somente após a conclusão de todas as configurações descritas no tópico Criando exceções no antivírus.

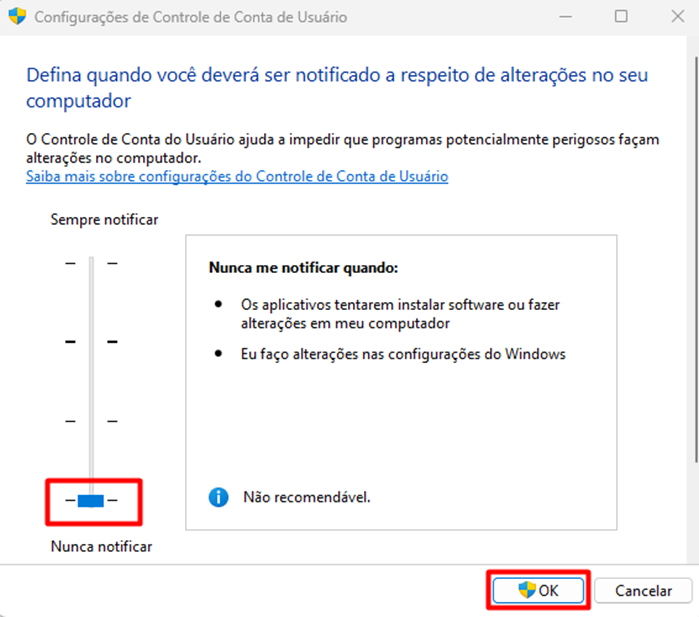

c)       Desabilite o UAC;

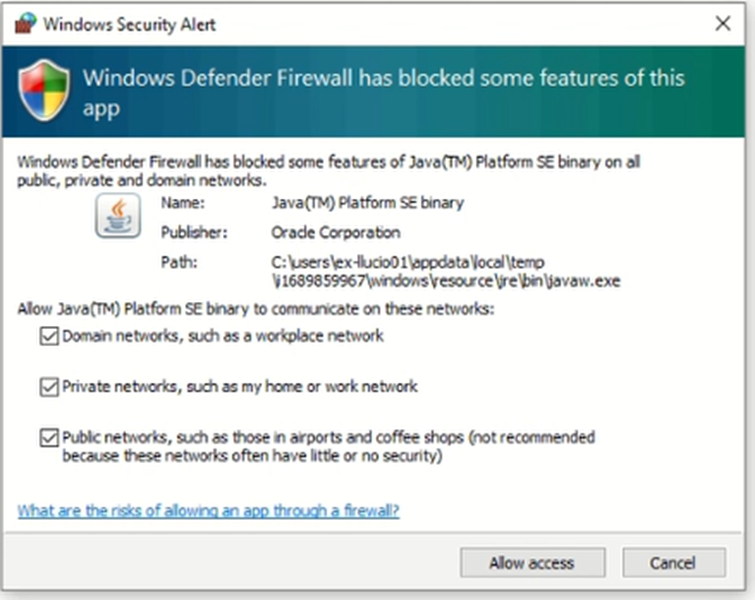

d)      Durante o processo de instalação, sempre que aparecer o alerta do Windows Security é essencial que marque e libere todas as opções.

Obs: A não liberação e execução desta etapa poderão causar problemas na execução e funcionamento do NX.



2    Criação de Pasta e Variável TEMP

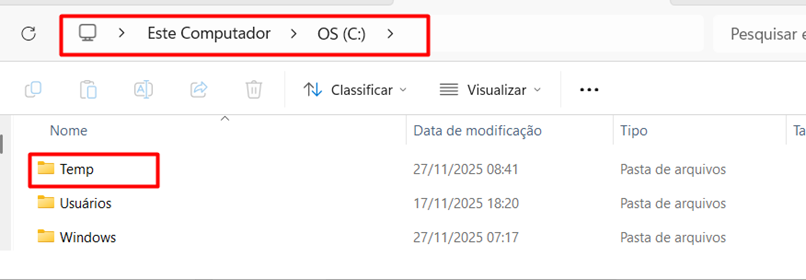

a)       Caso não exista crie uma pasta Temp em C: (C:\Temp);

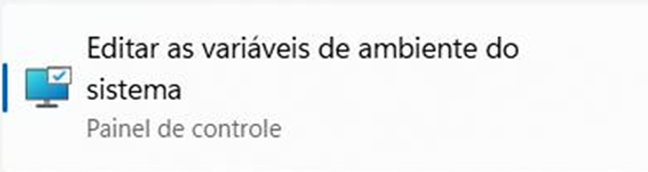

b)      No menu iniciar do Windows busque por Editar as variáveis de ambiente do sistema;




c)       Clique em Variáveis de Ambiente;

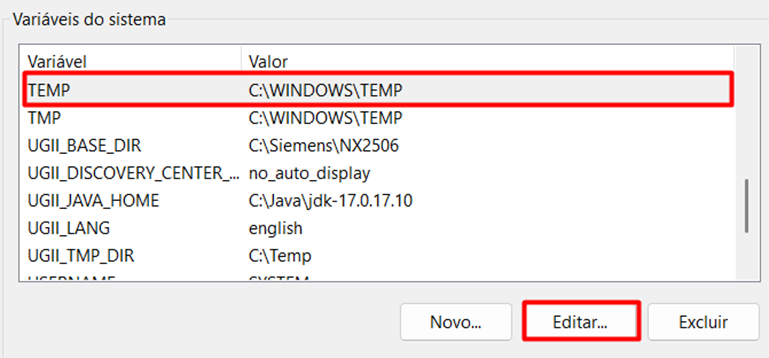

d)      Em Variáveis do sistema busque por TEMP selecione e clique em Editar;

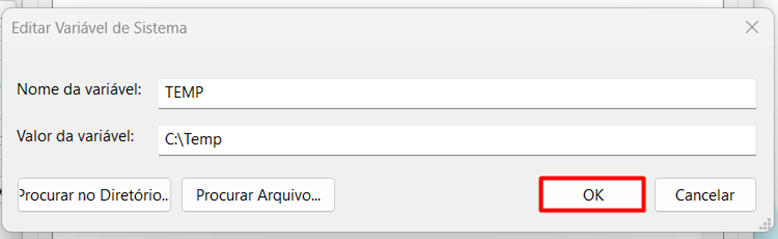

e)      Altere o Valor da Variável para C:\Temp depois clique em Ok;
TEMP= C:\Temp

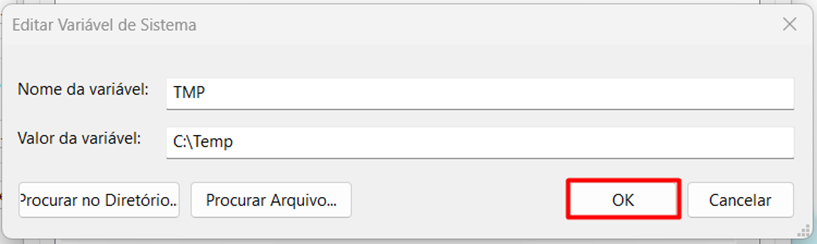

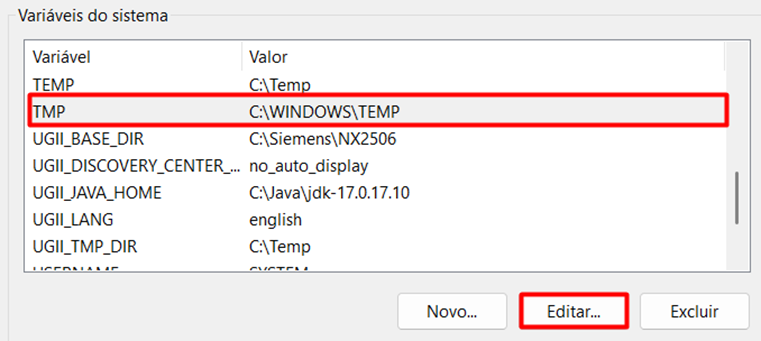

f)        Em Variáveis do sistema busque por TMP selecione e clique em Editar;




g)       Altere o Valor da Variável para C:\Temp depois clique em Ok;
TMP=C:\Temp



3         Acesso ao GTAC

a)       Acesse o portal do GTAC utilizando sua conta. Caso ainda não possua cadastro, consulte a base de conhecimento e siga as instruções para realizar o Cadastro de conta no GTAC;

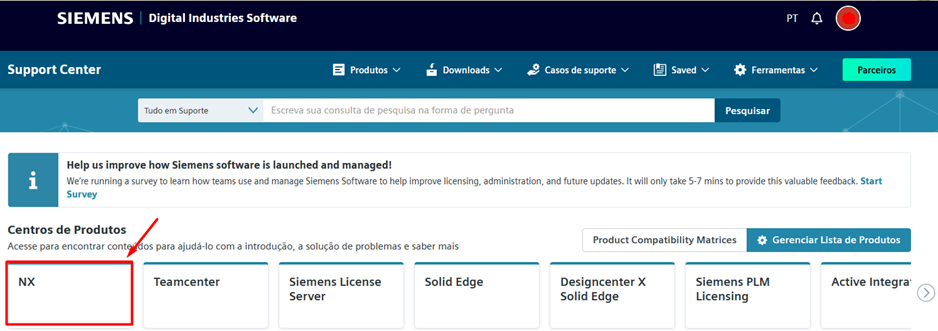

b)      Na página principal clique em NX;

Obs: A disponibilização dos produtos seguirá exatamente o que estiver cadastrado na licença

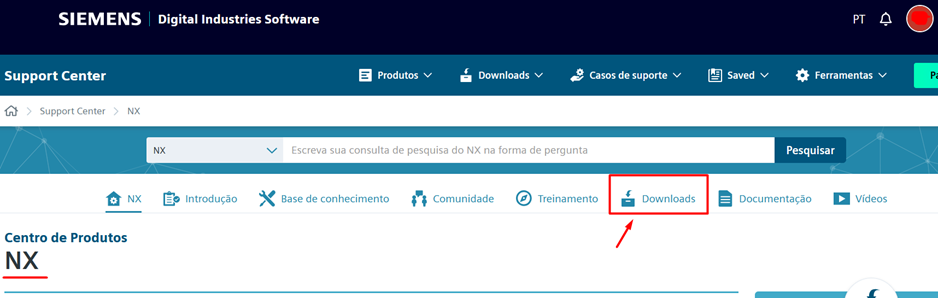

c)       Clique em Downloads;

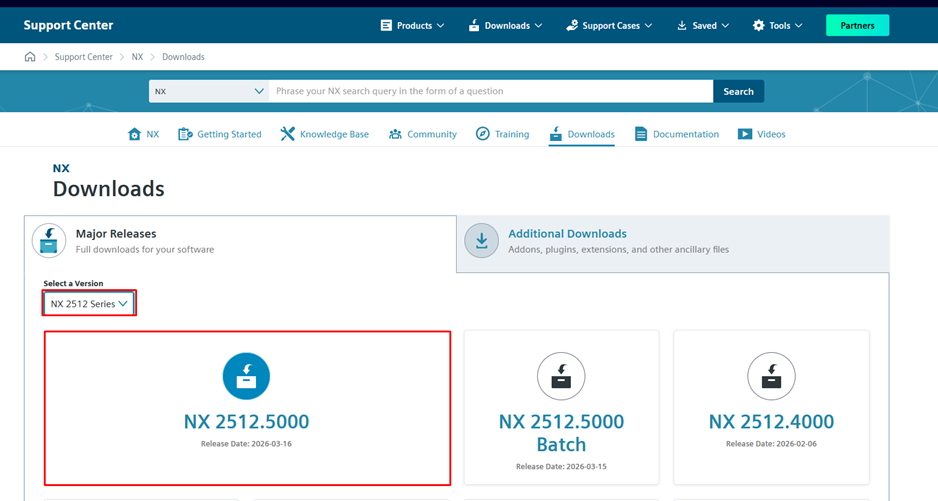

d)       Defina e versão NX 2512 Series e clique em NX 2512.5000;

Obs.¹: Neste procedimento será utilizada a versão 2512.5000 Entretanto, é fundamental verificar a versão atualmente em uso. Caso haja interesse em realizar a atualização, consulte nossa equipe técnica para obter orientações, garantindo que não ocorram interrupções nas atividades.

Obs.²: Para casos de fornecimento de matemáticas para montadoras, é necessário confirmar previamente com a respectiva montadora qual é a versão homologada, bem como os pacotes requeridos.

Obs.³: Em cenários de integração com o Teamcenter, é indispensável verificar a versão compatível. Consulte nossa equipe técnica para mais informações.

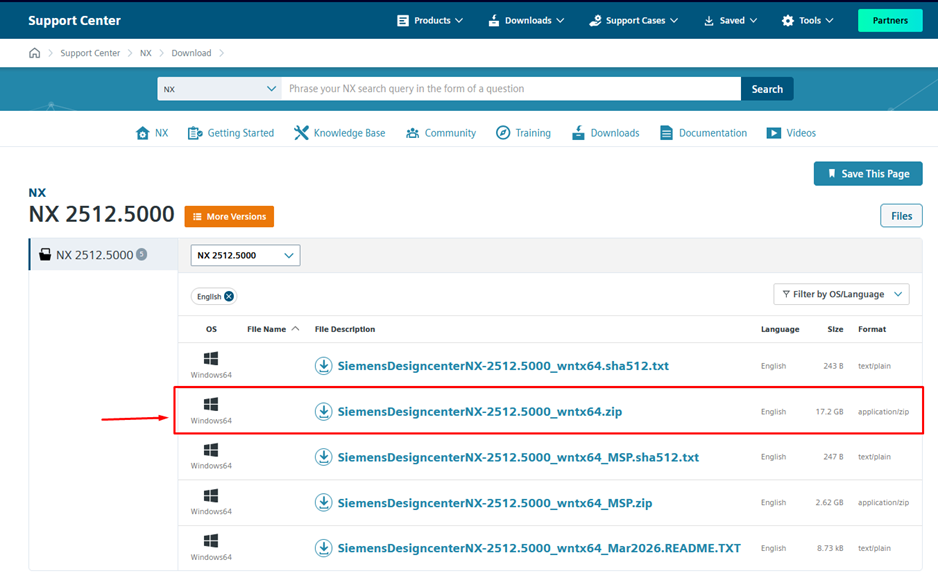

e)       Clique em SiemensDesigncenterNX-2512.5000_wntx64.zip;

f)      O download será iniciado;



4         Validando a versão do Java

No portal do GTAC, confirme a versão do Java homologada para a versão do NX em uso.

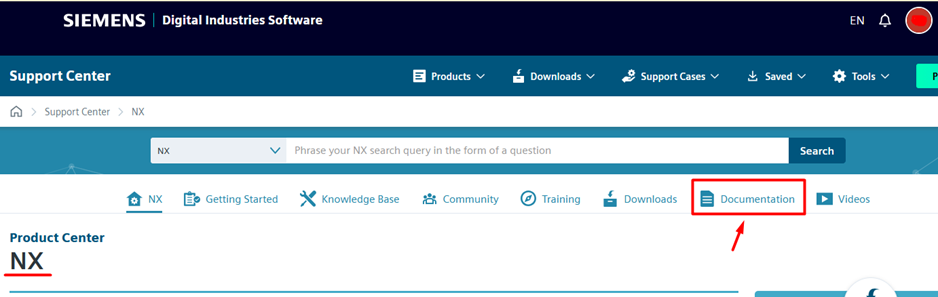

a)       Com o NX selecionado clique em Documentation;



b)       Selecione a versão do software;

c)      Depois clique em Installation and Licensing;

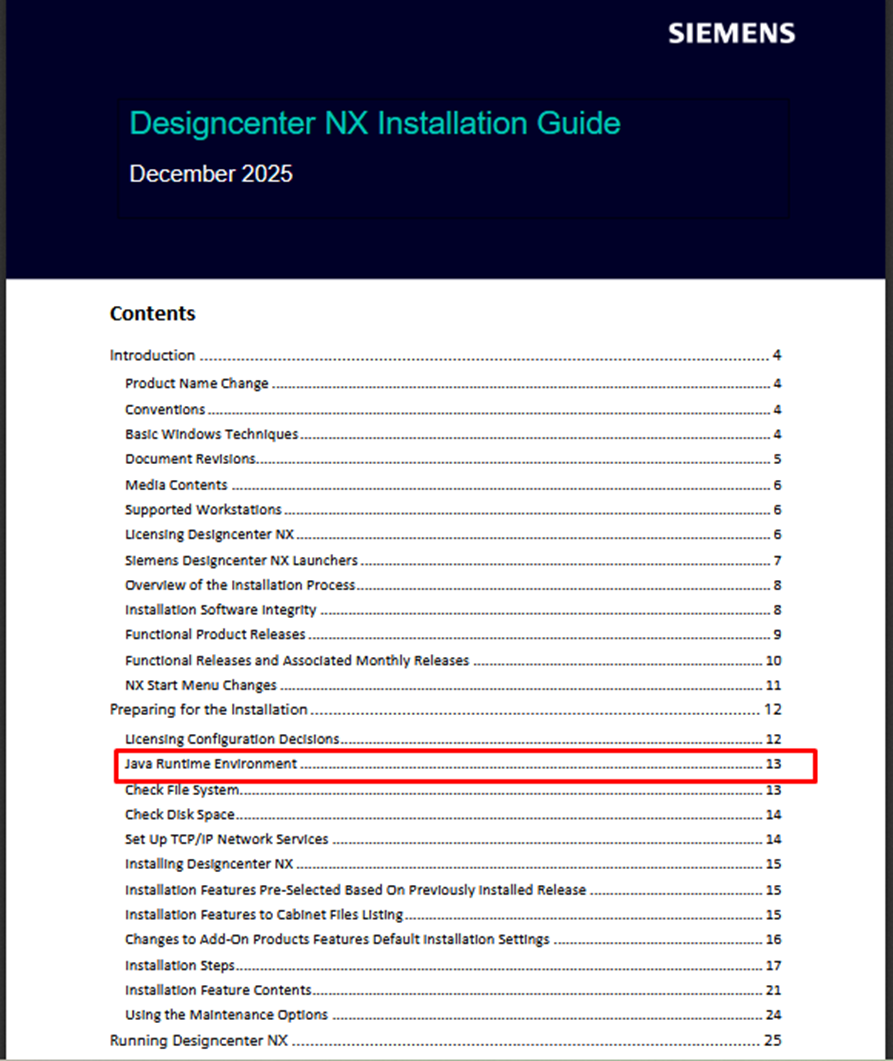

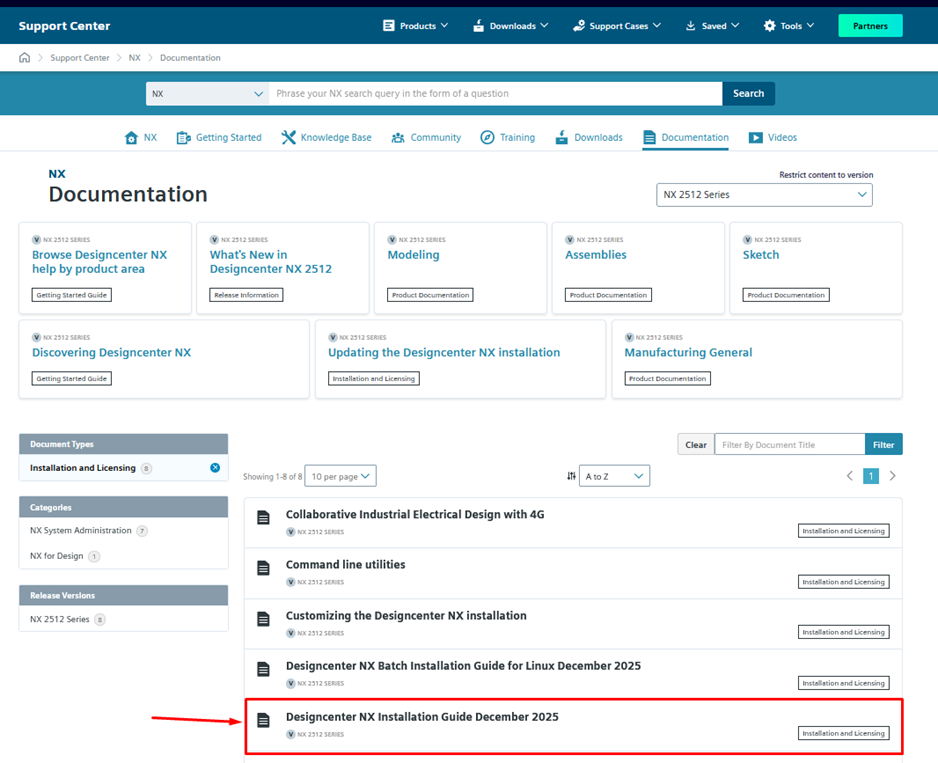

d)       Clique em Designcenter NX Installation Guide December 2025;

Obs: A data do documento pode ser atualizada, baixe sempre a mais atual.



e)       A documentação fica disponível para download em PDF e em visualização online;

f)      No índice busque e clique em Java Runtime Environment;

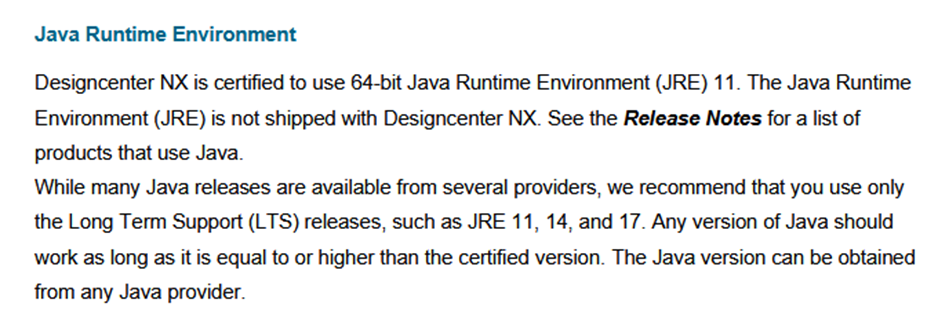

g)       Na página especificada veja qual a recomendação da versão do Java;

Obs: a especificação abaixo é referente a versão 2516.5000



5         Download do Java

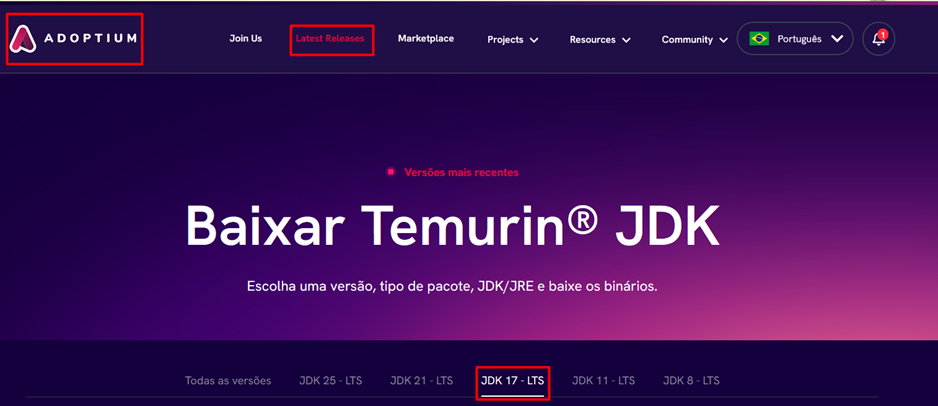

a)       Acesse o Adoptium pelo navegador e selecione Latest Releases;

b)      Depois selecione JDK 17 – LTS;

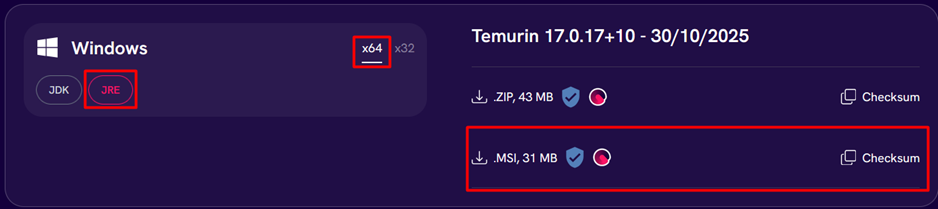

c)       Busque por Windows selecione x64;

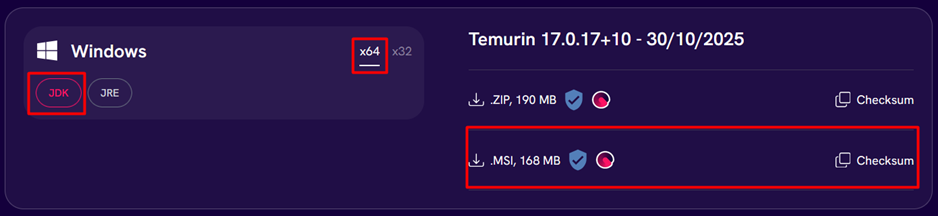

d)      Faça o download do .MSI do JDK e JRE;




6         Instalando o Java

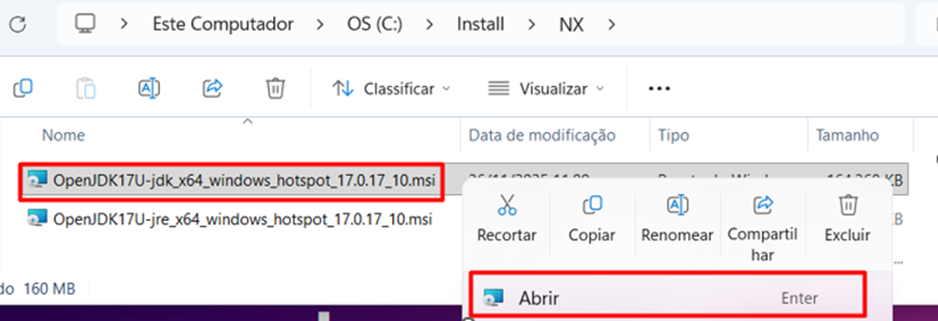

a)       Clique com o botão direito sobre OpenJDK17U-jdk_x64_windows_hotspot_17.0.17_10.msi e clique em Abrir;

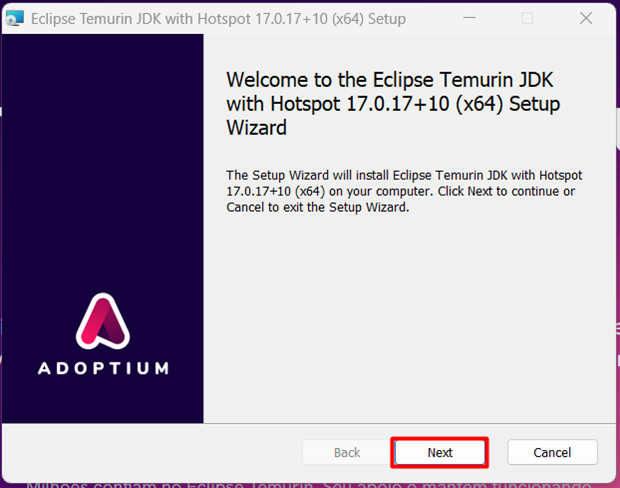

b)       Clique em Next;

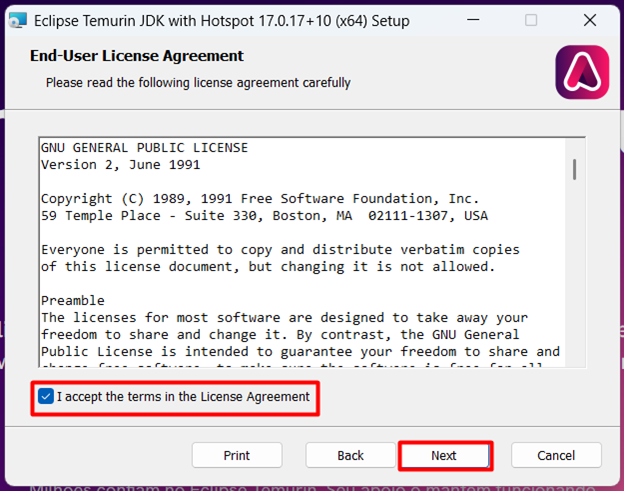

c)       Selecione I accept the terms in the License Agreement e clique em Next;

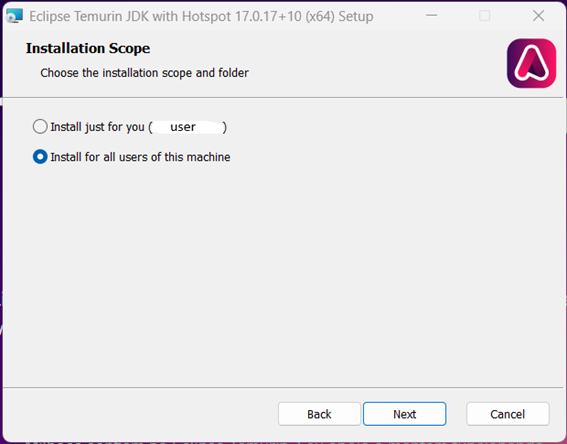

d)       Selecione Install for all users of this machine e clique em Next;

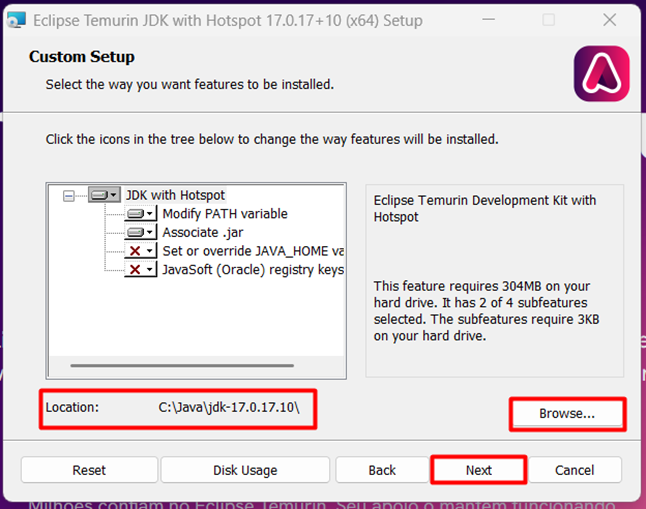

e)       Clique em Browse e defina o local de instalação como C:\Java\jdk-17.0.17.10;

f)      Depois clique em Next;

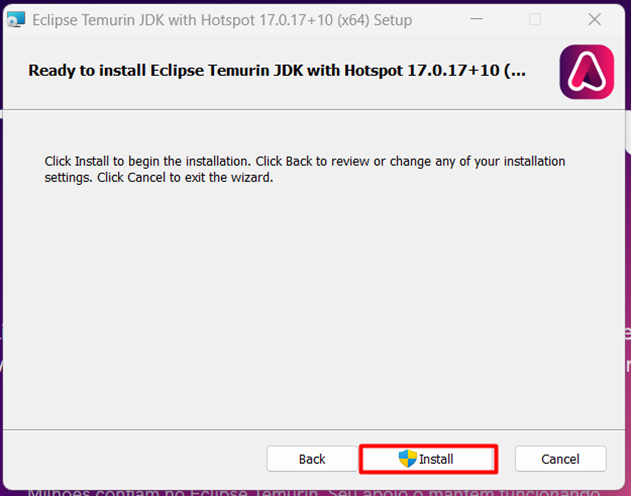

g)       Clique em Install;

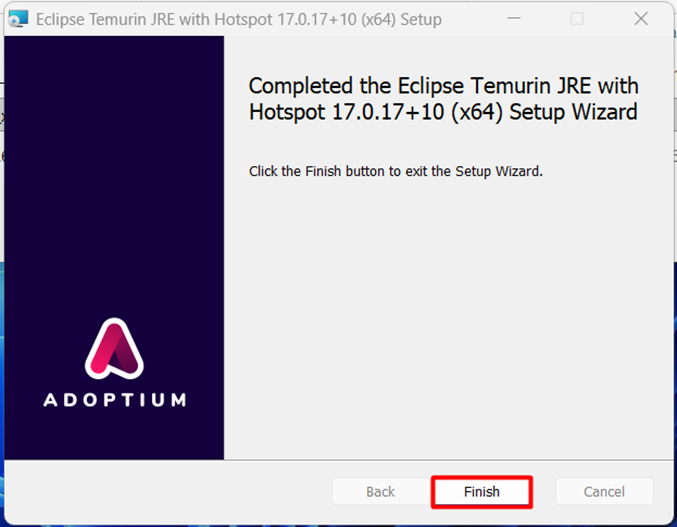

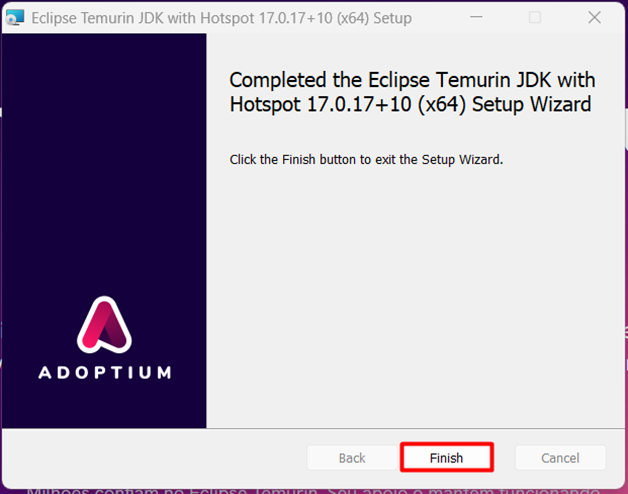

h)       Clique em Finish;

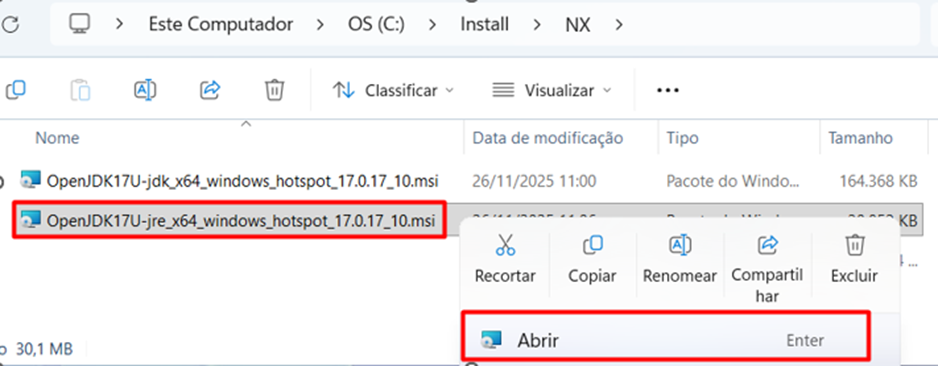

i)       Volte a pasta e clique com o botão direito no arquivo OpenJDK17U-jre_x64_windows_hotspot_17.0.17_10.msi e clique em Abrir;

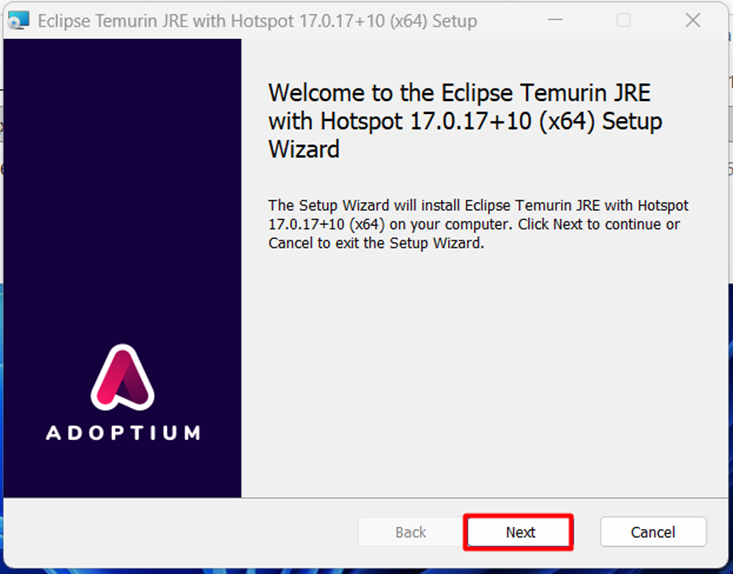

j)       Clique em Next;

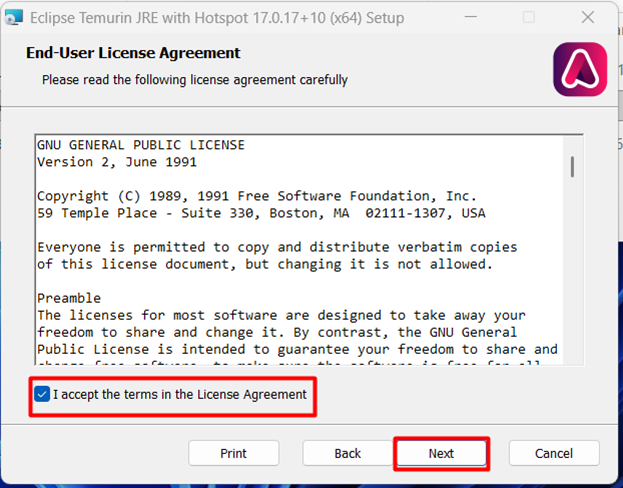

k)       Selecione I accept the terms in the License Agrrement, depois clique em Next;

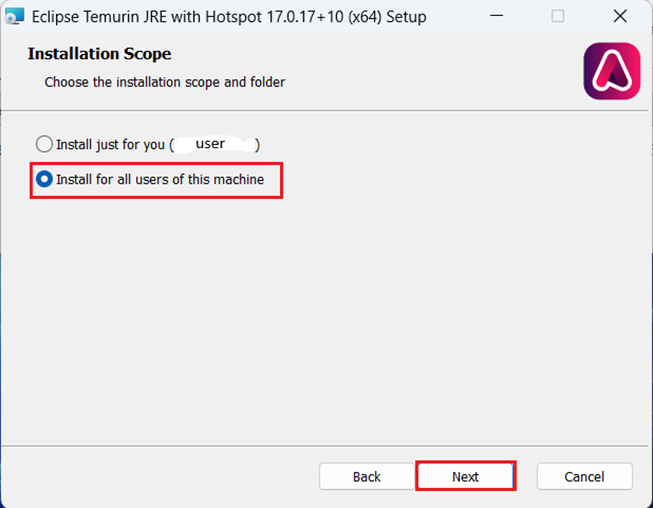

l)       Selecione Install for all users of this machine, depois clique em Next;

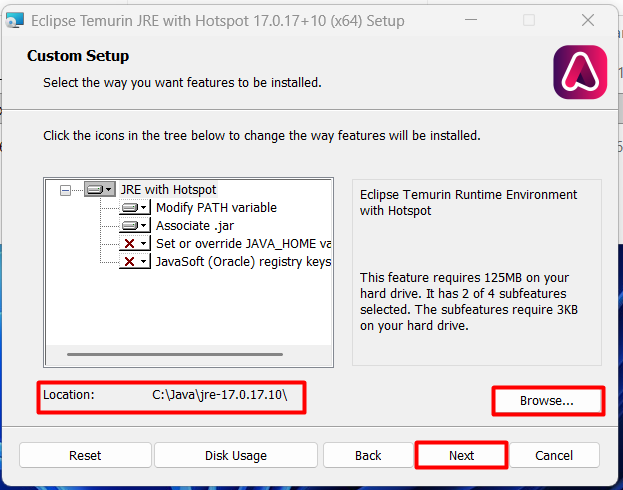

m)       Clique em Browse e defina o caminho da instalação como C:\Java\jre-17.0.17.10;

n)      Depois clique em Next;

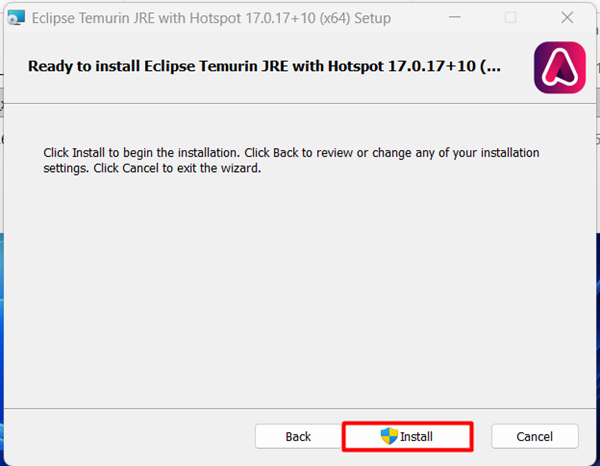

o)       Clique em Install;



p)       Clique em Finish;



7         Configurando Variável de ambiente do Java

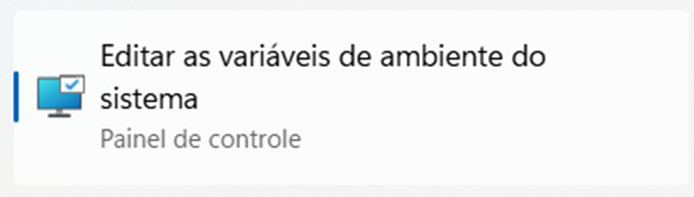

a)       No menu iniciar do Windows busque por Editar as variáveis de ambiente do sistema;

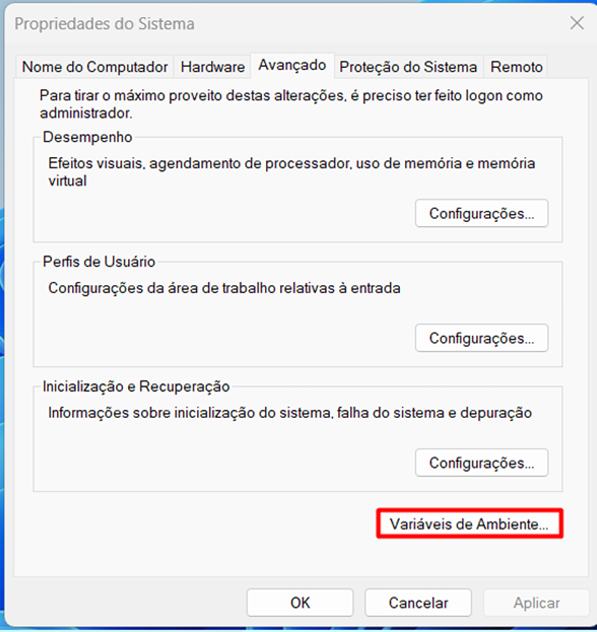

b)       Clique em Variáveis de Ambiente;

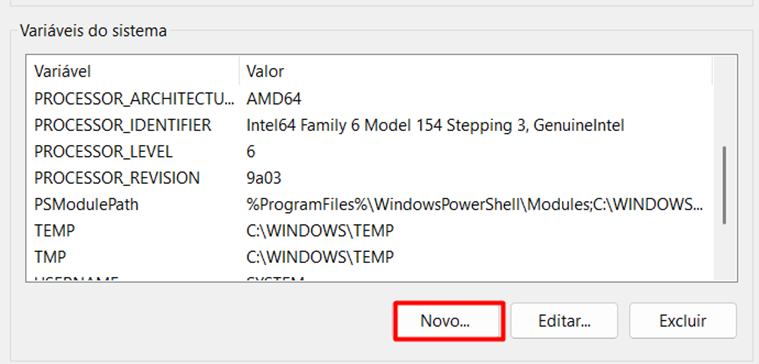

c)       Em Variáveis do sistema clique em Novo;

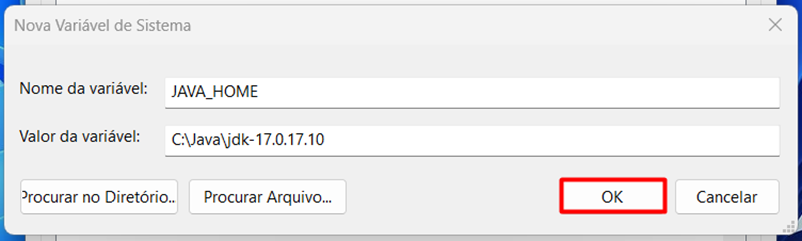

d)       Crie a Variável: JAVA_HOME= C:\Java\jdk-17.0.17.10;

e)      Depois clique em Ok;

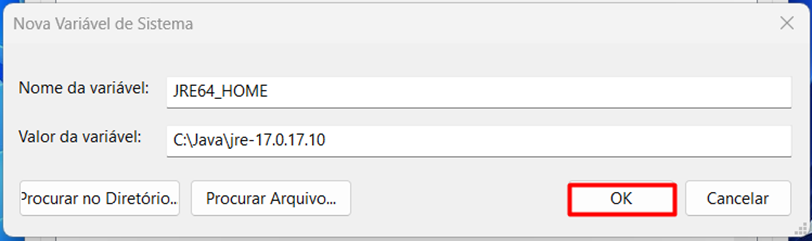

f)       Crie a Variável: JRE64_HOME= C:\Java\jre-17.0.17.10;

g)      Depois clique em Ok;



8         Instalando o NX

a)       Descompacte a pasta SiemensDesigncenterNX-2512.5000_wntx64.zip;

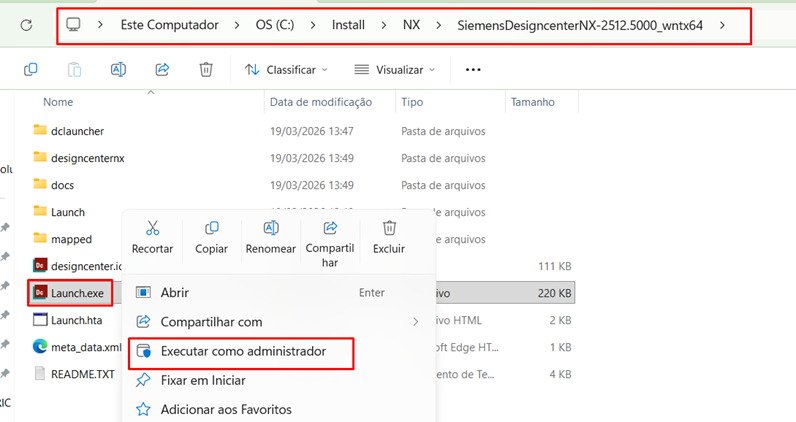

b)      Acesse a pasta e execute o arquivo Launch.exe como administrador;

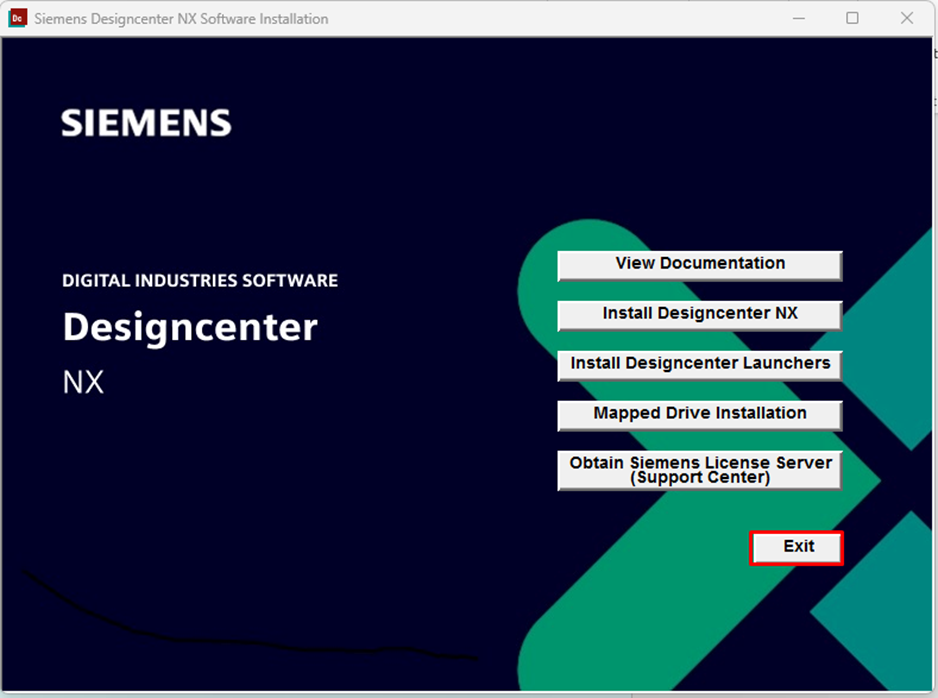

c)       Clique em Install  Designcenter NX;

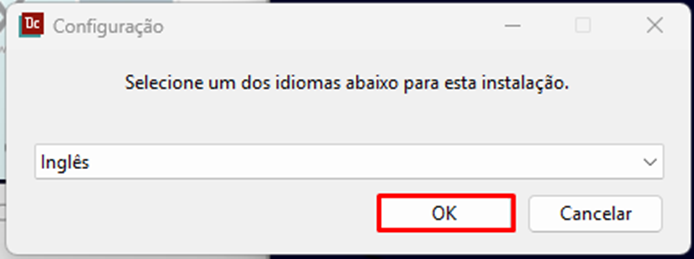

d)       Clique em Ok;

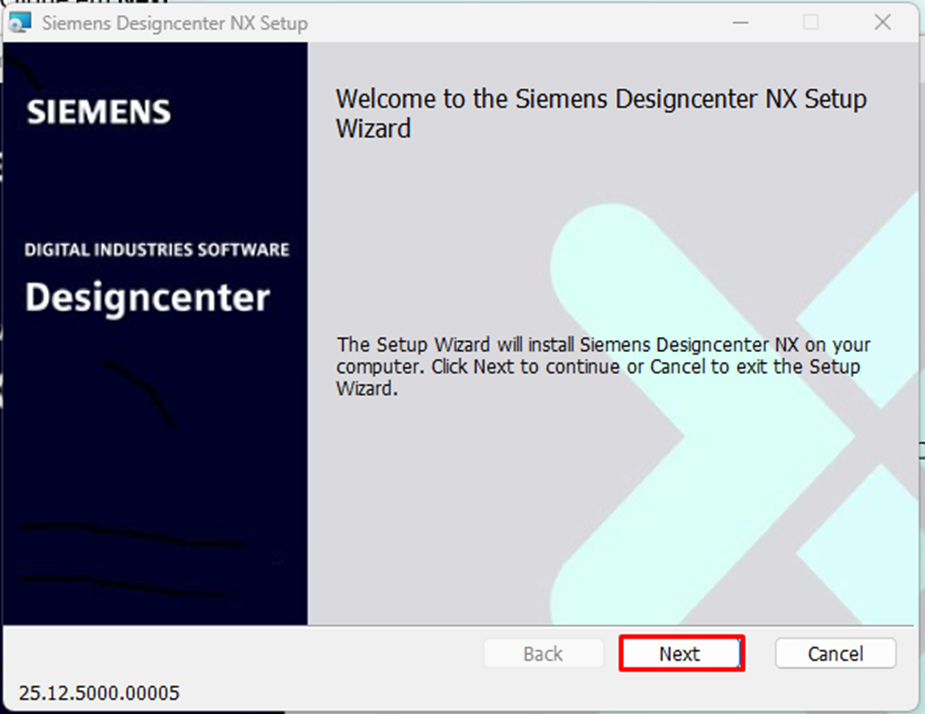

e)       Clique em Next;

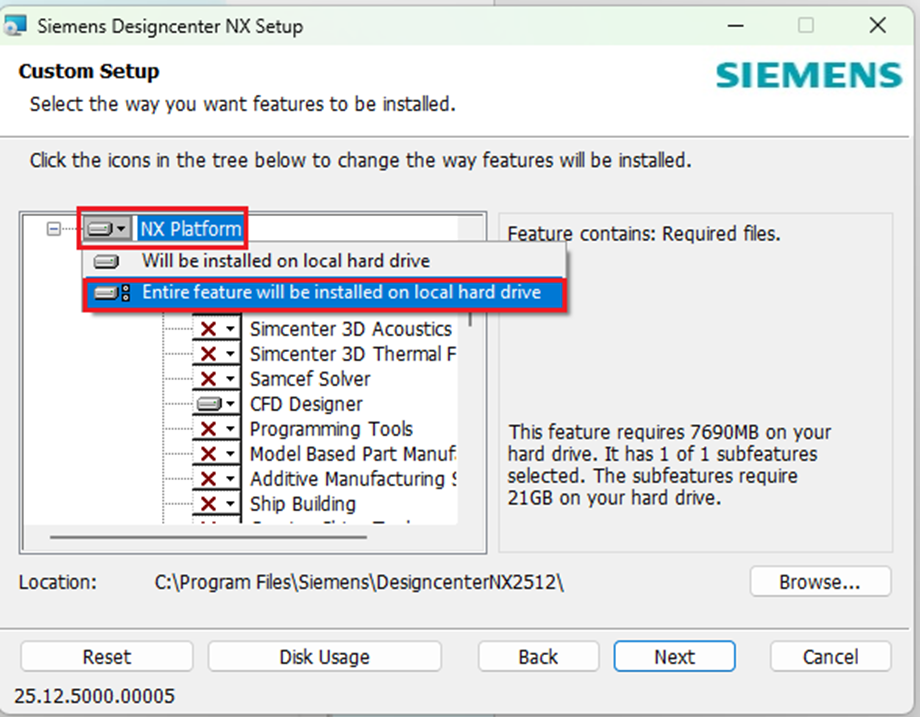

f)       Clique em NX Platform e depois clique em Entire feature will be installed on local hard drive;

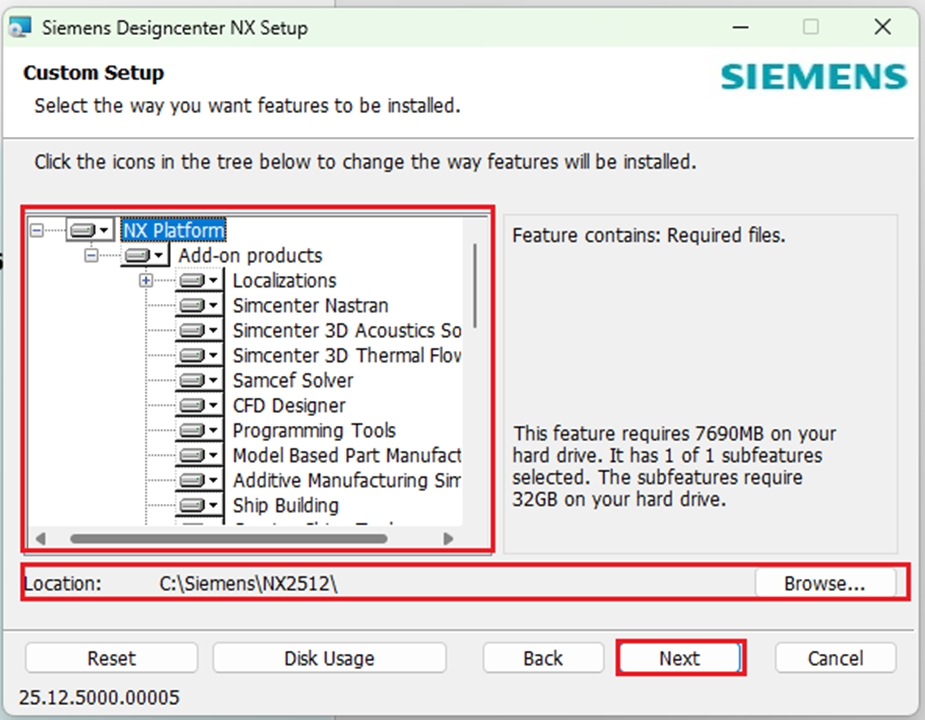

g)       Todos os módulos deverão aparecer como selecionados, como na imagem;

h)      Clique em Browse e defina o caminho da instalação como C:\Siemens\NX2512\;

i)       Depois clique em Next;

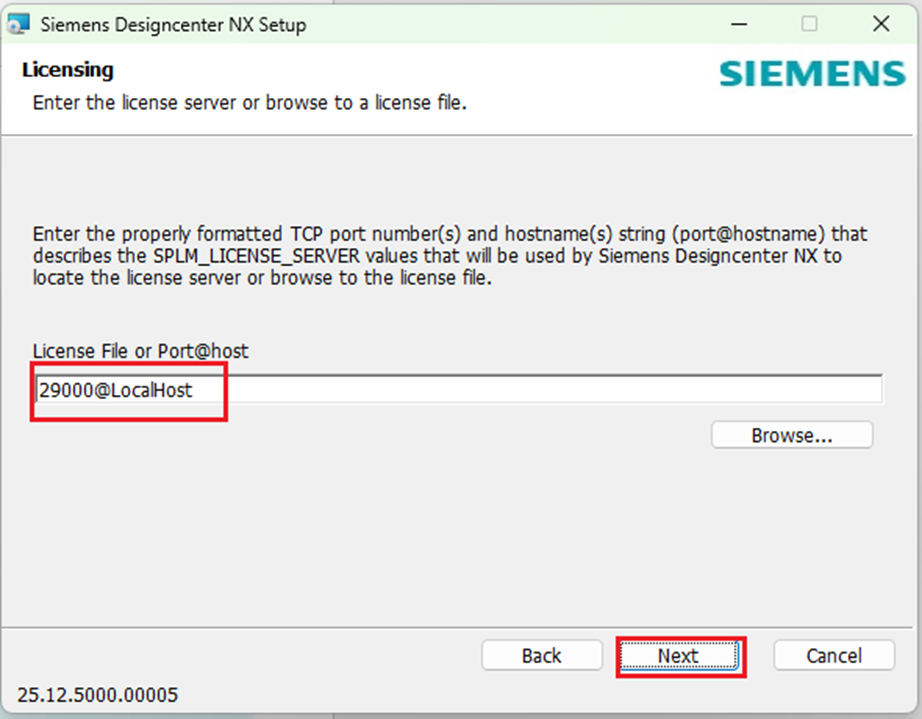

j)       Adicione a Porta e o nome da máquina/servidor onde a licença está instalada:
ex: 29000@nome da máquina/servidor;

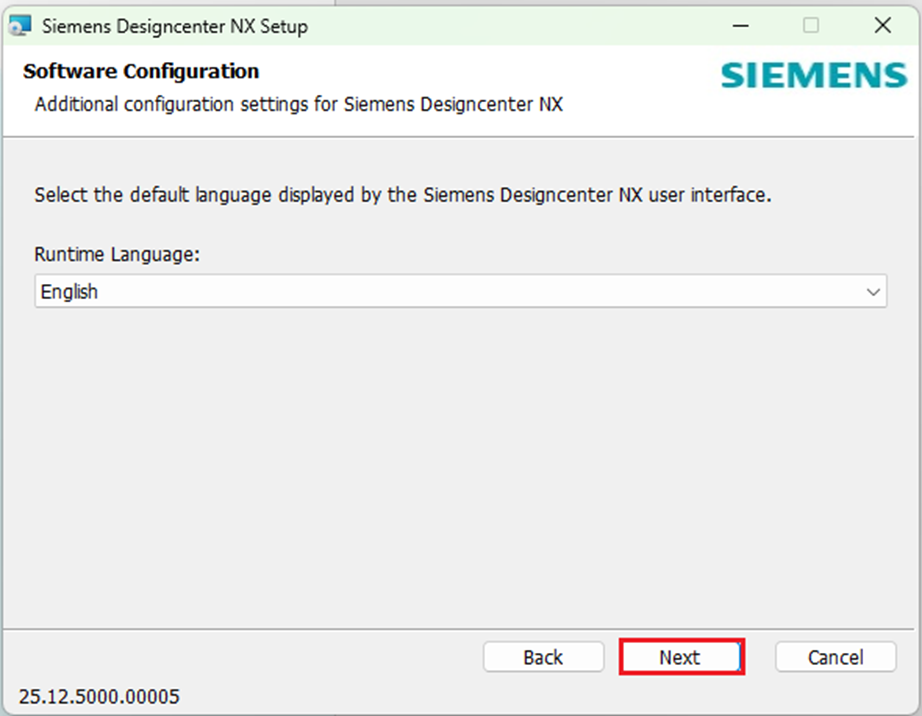

k)      Depois clique em Next;



l)       Clique em Next;

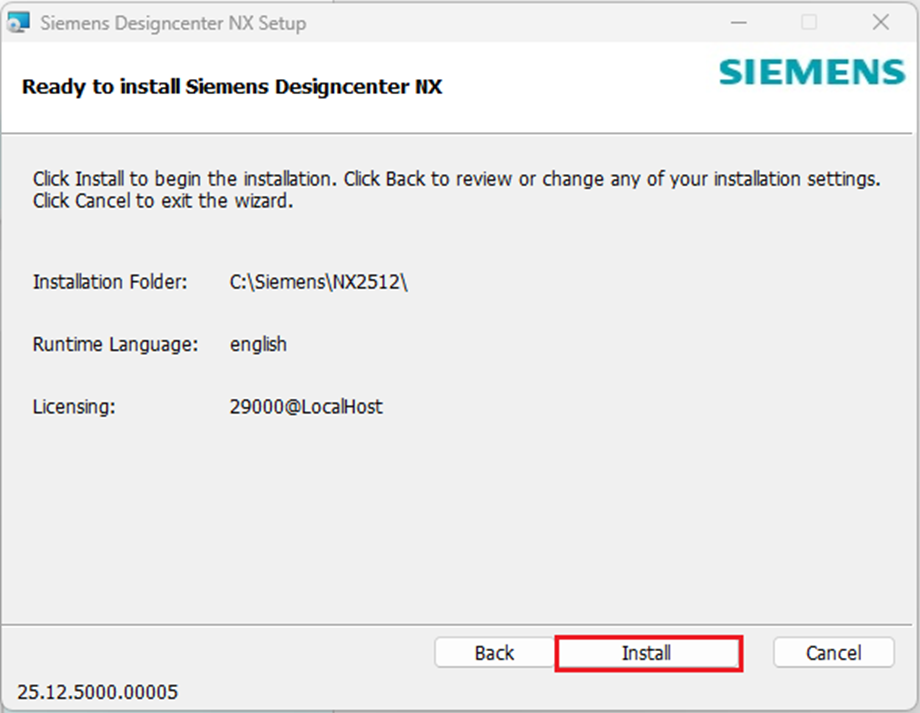

m)       Clique em Install;

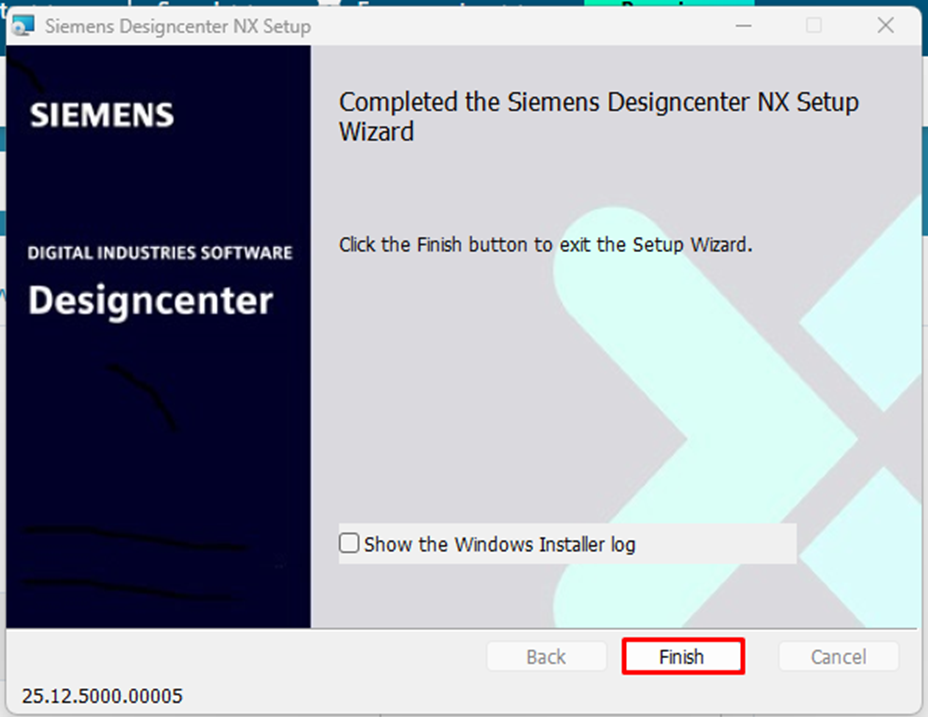

n)       Clique em Finish;



o)       Clique em Exit;



9         Configurando variável de ambiente para o NX

a)       No menu iniciar do Windows busque por Editar as variáveis de ambiente do sistema;



b)       Clique em Variáveis de Ambiente;



c)       Em Variáveis do sistema clique em Novo;

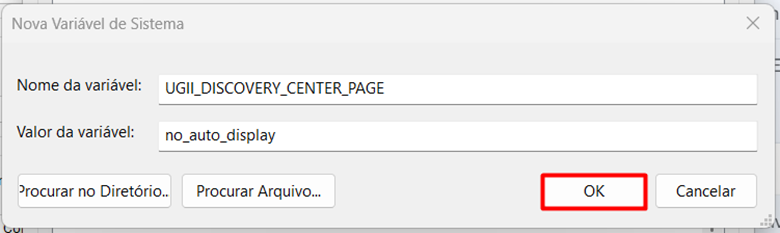

d)       Crie a Variável: UGII_DISCOVERY_CENTER_PAGE=no_auto_display;

e)      Clique em Ok;

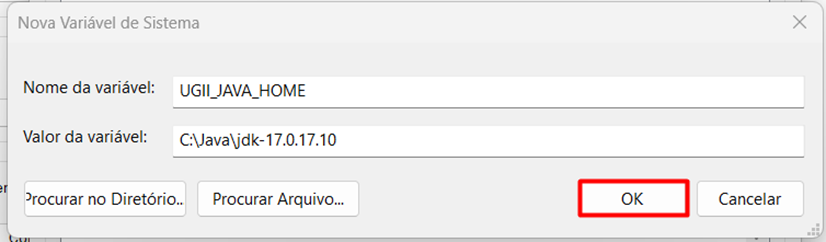

f)       Crie a Variável: UGII_JAVA_HOME= C:\Java\jdk-17.0.17.10;

g)      Depois clique em Ok;

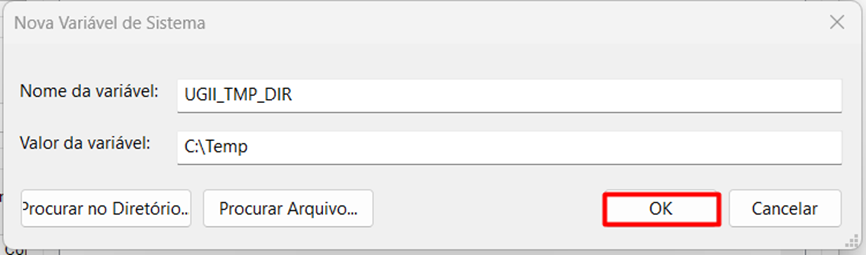

h)       Crie a Variável: UGII_TMP_DIR=C:\Temp;

i)      Depois clique em Ok;



10         Criando exceções no antivírus

a)       Acesse o antivírus e crie exceções para as seguintes pastas e subpastas;

      Obs: Essa regra se aplica a qualquer antivírus.

·         C:\Siemens

·         %USERPROFILE%\AppData\Local\Siemens

·         C:\Temp

·         Toda e qualquer pasta que contenha arquivos do NX, como: .prt ; .qaf ; .bin; .dll

·         Criar exceção para os arquivos .prt ; .qaf ; .bin; .dll


11         Criando regras de exceção do Firewall

      Obs.: É essencial que as permissões de entrada e saída no firewall estejam configuradas corretamente.

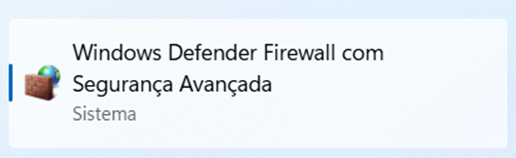

a)       No menu iniciar do Windows busque por Windows Defender Firewall com Segurança Avançada;



11.1   Regras de Entrada TCP

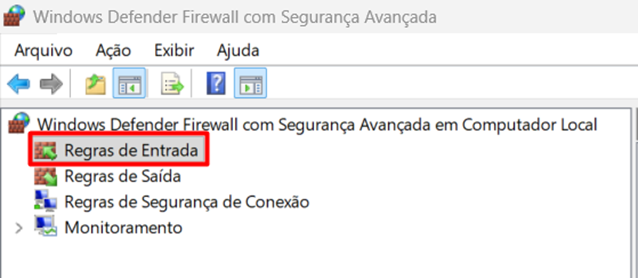

a)       Selecione Regras de Entrada;

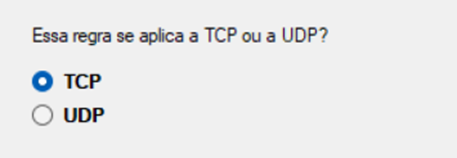

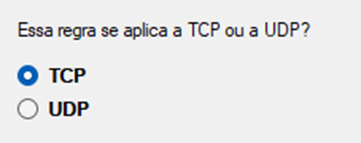

b)       Defina a regra com protocolo TCP;



c)       Libere as portas 29000 e 29001;

d)     Deverá aparecer como na imagem;


11.2   Regras de entrada UPD

a)       Selecione novamente Regras de Entrada;

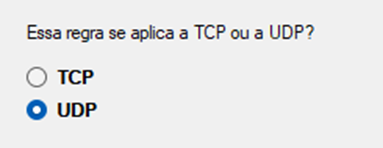

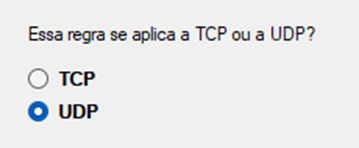

c)       Defina a regra com Protocolo UDP;



d)       Libere as portas 29000 e 29001;

e)     Deverá aparecer como na imagem;


11.3   Regras de Saída TCP

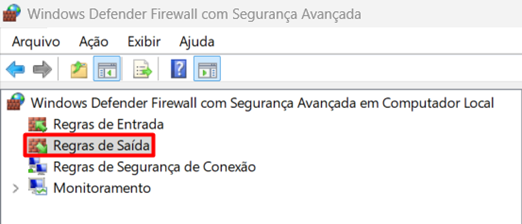

a)       Agora clique em Regras de Saída;

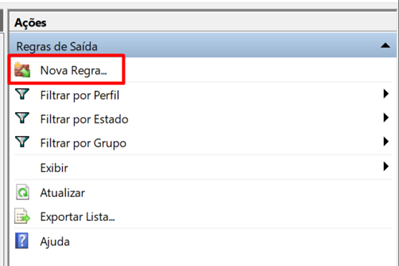

b)       Em Ações clique em Nova Regra;



c)       Defina a regra com Protocolo TCP;



d)       Libere as portas 29000 e 29001;

e)      Deverá aparecer como na imagem;



11.4   Regras de Saída UDP

a)       Selecione Regras de Saída;



b)       Defina a regra com Protocolo UDP;



c)       Libere as portas 29000 e 29001;

d)      Deverá aparecer como na imagem;


11.5   Permitir um aplicativo pelo firewall do Windows

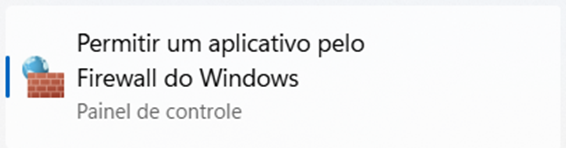

a)       No menu iniciar do Windows busque por Permitir um aplicativo pelo firewall do Windows;

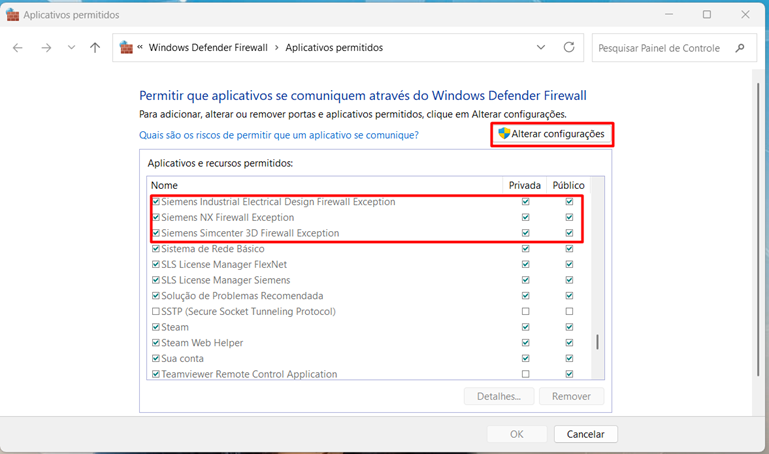

b)       Confirme que todos os Softwares da Siemens estejam liberado;

c)      Depois clique em Alterar configurações;

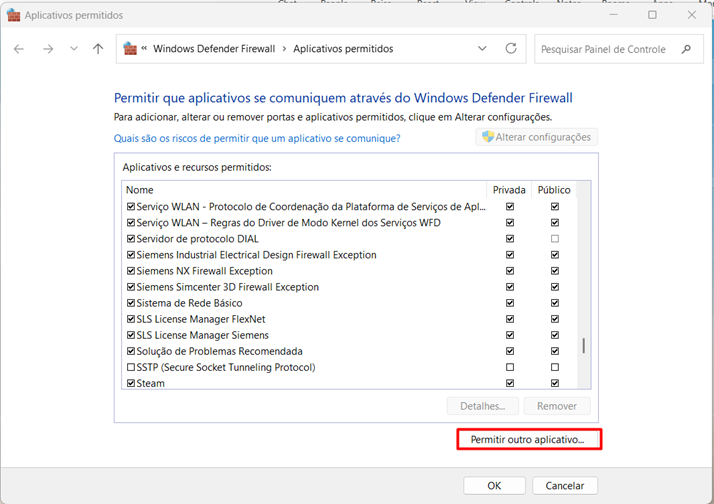

d)       Clique em Permitir outro aplicativo;

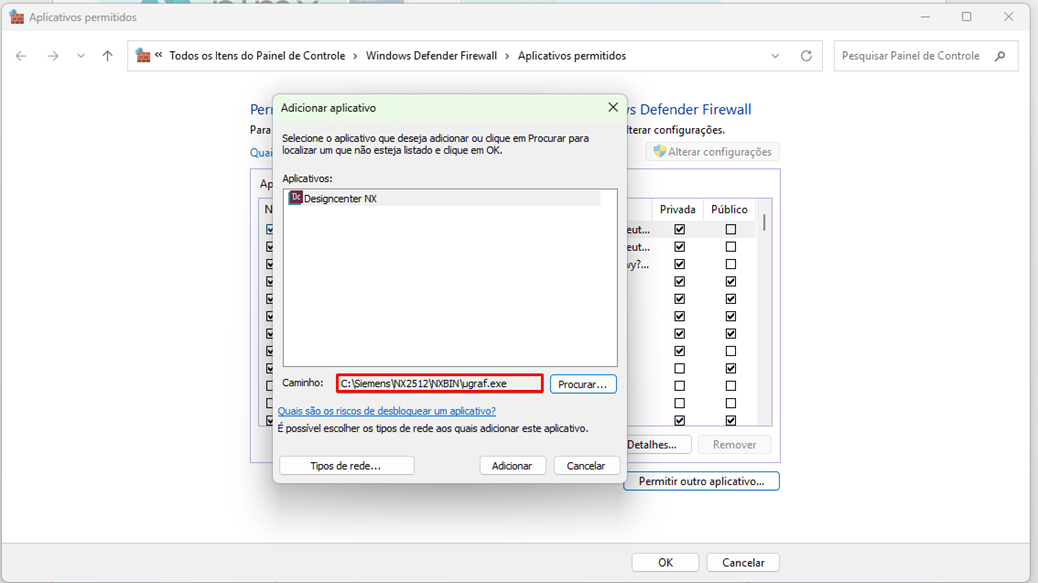

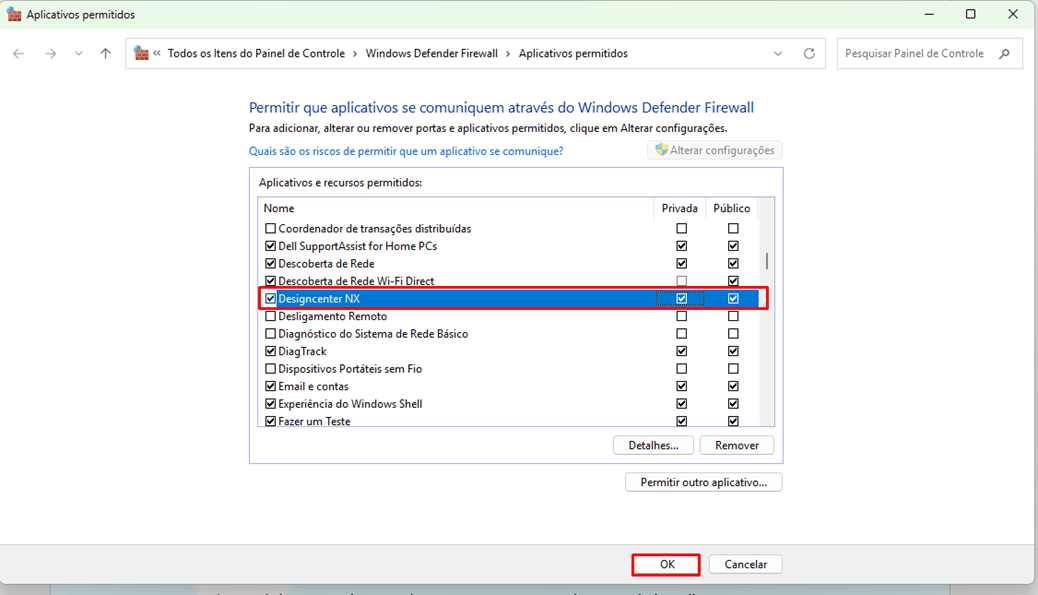

e)       Clique em Procurar, localize o executável ugraf.exe no caminho C:\Siemens\NX2512\NXBIN\ugraf.exe e, em seguida, clique em Adicionar;


f)       Selecione as redes Privada e Público e clique em OK;


12         Abrindo o NX

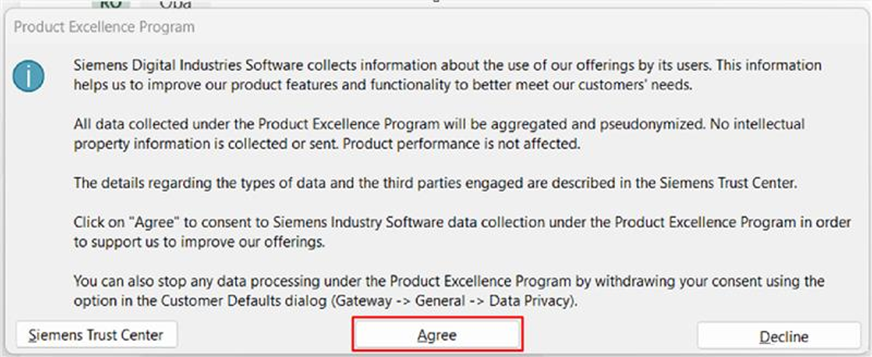

a)       Ao abrir o NX será mostrado a mensagem como na imagem abaixo, clique em Agree;



13  Links

Os links disponibilizados estão relacionados à versão atual deste procedimento. Para qualquer alteração, consulte o nosso suporte técnico.

a)       GTAC

b)      SiemensDesigncenterNX-2512.5000_wntx64.zip

c)       Designcenter NX Installation Guide December 2025

d)      Adoptium

e)      Cadastro de conta no GTAC

14         Informação

Em caso de dúvidas, dificuldades ou qualquer necessidade, entre em contato conosco pelos seguintes canais:

  1. E-mail: suporte@plmx.com.br
  2. Central de Suporte PLMX
  3. Telefone: (11) 3565-3808
