Introdução

Esse procedimento tem o objetivo de mostrar como corrigir links para alguns casos comuns:
- Pastas foram movidas no windows, quebrando referências.
- Os arquivos de uma servidora foram migrados para uma nova.
- Os link originais foram movidos.

Procedimento

A) Antes de iniciar o procedimento, certifique-se de manter um backup dos arquivos!

B) Após clonar os arquivos para a servidora nova, verifique se os apontamentos foram perdidos (ver próximos passos).

C) Abra o Administrador de Desenho (Design Manager) do Solid Edge


D) Acesse Tools >> Broken Links




E) Defina o folder principal (o clone feito na servidora nova) como folder de busca e clique em Next.



F) Esse processo pode ser demorado.
Aguarde.



G) Caso não apareçam links perdidos, a migração ocorreu sem erros. (ignore o restante do procedimento)

Caso tenham aparecido links perdidos, siga o passo a passo à seguir para corrigir.

.

H) Para conferir os erros, abra o relatório clicando em View



I) Na imagem abaixo está uma amostragem com 3 erros, separados por parágrafos em branco.

Last Modified By:
Nome do usuário de windows que modificou o arquivo pela última vez.

C:\Users\Caio Hoepfner\Downloads\...
Local do arquivo que possui um ou mais links quebrados.
(Esses endereços irão apontar para a servidora nova)

Broken Link:
Link que o arquivo está buscando, mas não encontra.
(Esses endereços irão apontar para a servidora antiga)


.

1. Abra o Administrador de Desenho (Design Manager) do Solid Edge.



.

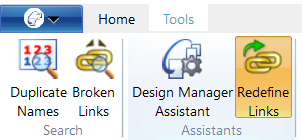

2. Acesse Tools >> Redefine Links



;

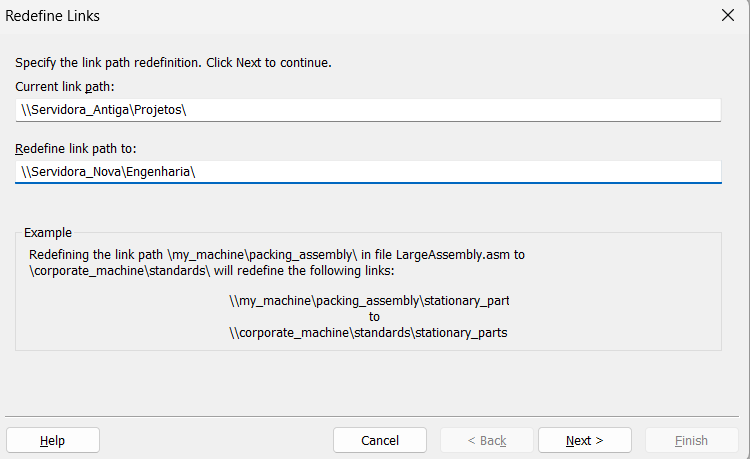

3. Em Current link path coloque a parte do link antigo que você deseja mudar.
Por exemplo \\Servidora_Antiga\Projetos\

Em Redefine link path to coloque a parte do link pela qual você deseja substituir o antigo.
Por exemplo \\Servidora_Nova\Engenharia\



Clique em Next.

Isso fará com que todos os links com "\\Servidora_Antiga\Projetos\" sejam trocados por "\\Servidora_Nova\Engenharia\"
Por exemplo:
\\Servidora_Antiga\Projetos\Montagens\Peças
será trocado por
\\Servidora_Nova\Engenharia\Montagens\Peças

.

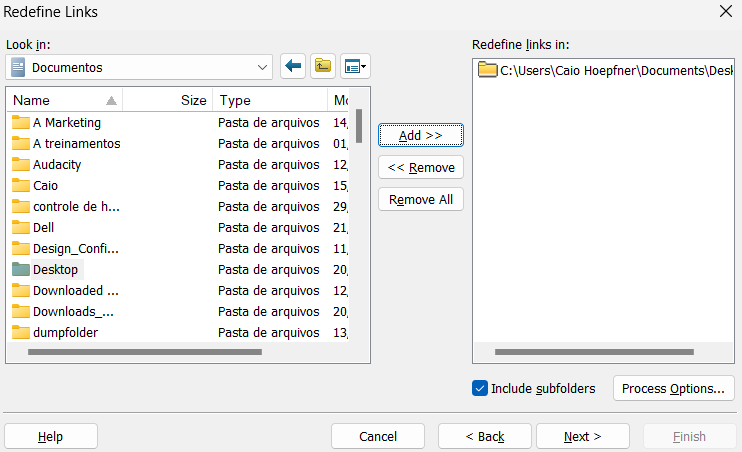

5. Selecione todas as pastas que contém montagens e submontagens com link sque você deseja substituir.
Clique em Add>> para adicionar essas pastas ao processamento.
(As subpastas são incluídas se você marcar a opção Include Subfolders)
Clique em Next



.

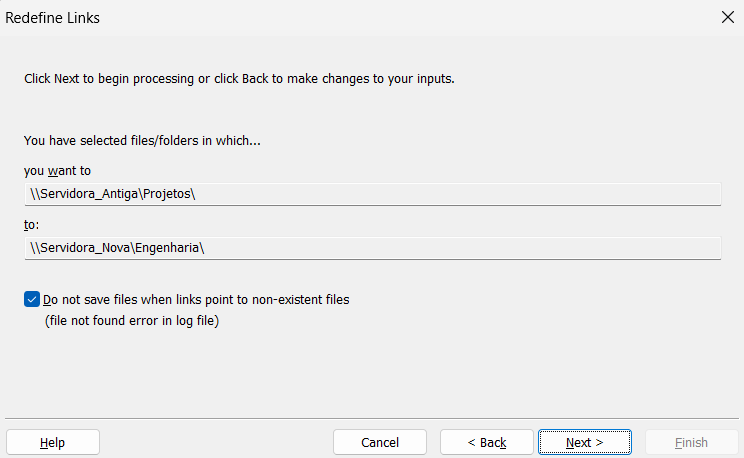

6. Confira os dados e clique em Next:



.

7. Aguarde o processamento dos arquivos (isso pode demorar bastante dependendo do volume de peças)

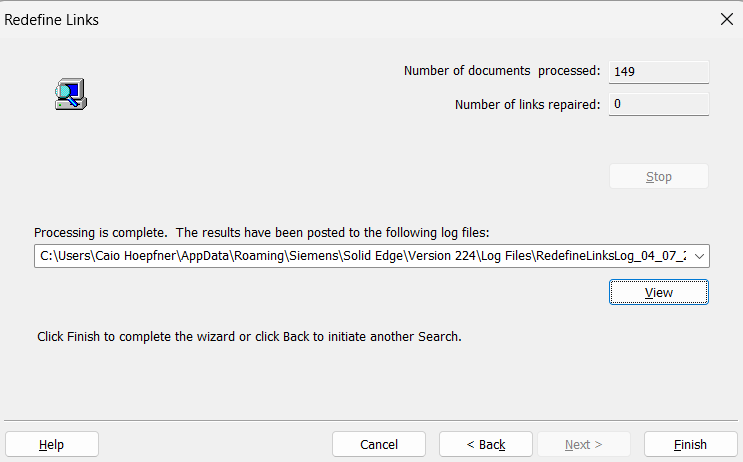

Clique em finish ao terminar.



.

8. Ao final do processo, os arquivos terão sido re-vinculados.

.

9. Realize o procedimento de verificação "passos C D E F G H I" para ver se ainda existem links quebrados.

Caso ainda existam, isso significa que:

- Os links que permanecem quebrados já estavam quebrados na servidora antiga, mas você só descobriu isso agora.

- Talvez você não tenha migrado todas as pastas da servidora antiga, e os links quebrados fazem referências à essas pastas.
