Otimização de montagens

Otimização de montagens

Introdução

Esse procedimento tem o objetivo de mostrar algumas técnicas que podem melhorar os tempos de abertura de montagem e o desempenho da mesma.

Procedimento

I - Modos de abertura

Uma das maneiras de aumentar a velocidade de abertura das montagens é controlando quais informações são carregadas.

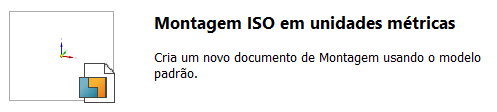

1. Abra uma montagem em branco.

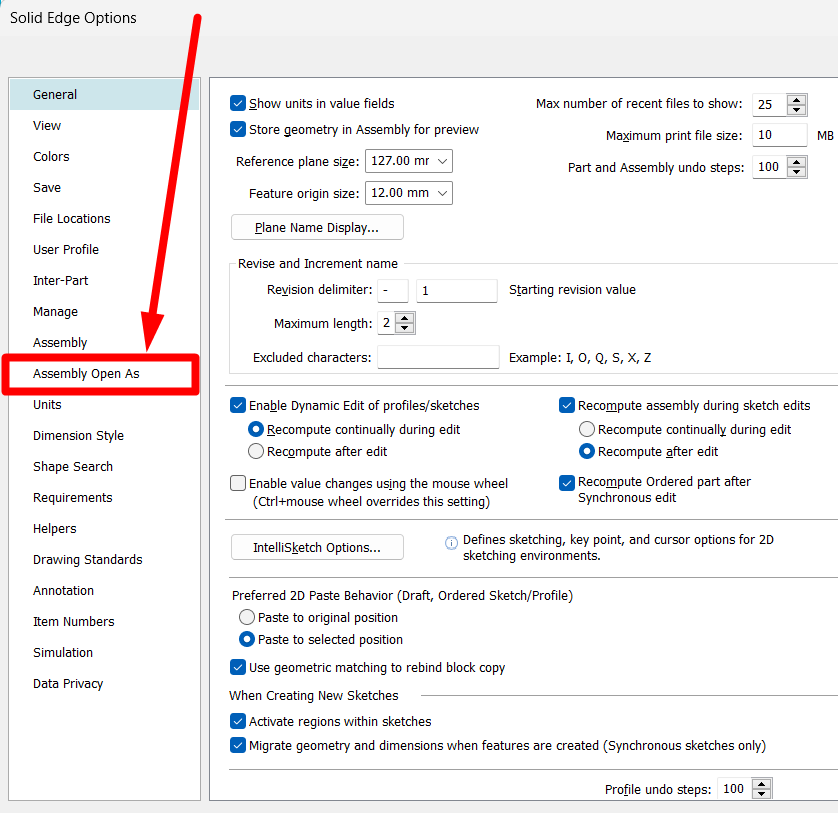

2. Abra as opções do software e navegue até a aba Assembly Open As

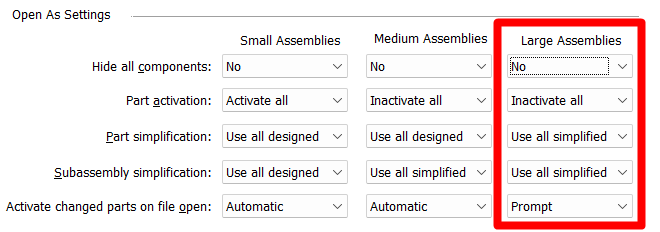

3. Certifique-se de que Large Assemblies está conforme mostrado abaixo e clique OK.

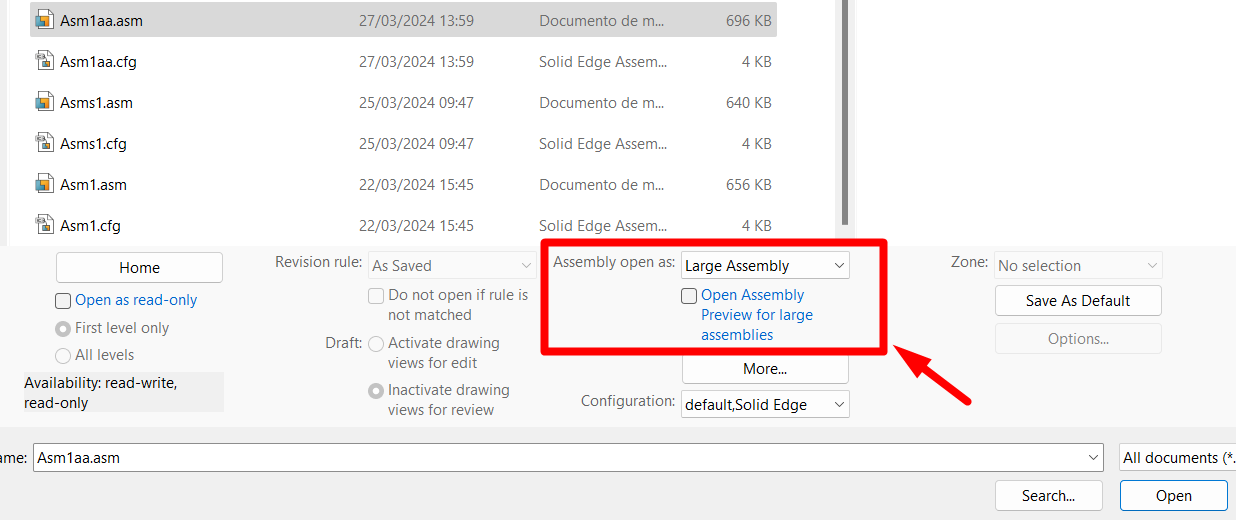

4. Antes de abrir uma montagem no Solid Edge (utilizando o Browse), marque as opções mostradas abaixo.
Clique em abrir o arquivo.




5. A montagem é carregada com informações a menos, aumentando a velocidade de abertura.
Nesse caso, as peças são desativadas.
Caso você queira medir, posicionar ou editar uma das peças, você deve clicar com o botão direito nela e selecionar Activate/Ativar.

II - Simplificação de peças

Outra maneira de reduzir o processamento necessário para abrir as montagens é simplificando a geometria de peças complexas.
Uma peça é considerada complexa se ela tiver muitas faces e arestas, por exemplo: engrenagens, trocadores de calor, peças muito detalhadas, etc.

A simplificação da peça cria uma geometria meramente visual, sem alterar a geometria real da peça. Ou seja, o projeto da peça não é modificado, mas sim a forma como essa peça aparece nos arquivos de montagem.

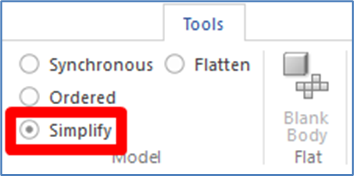

1.     Na aba Tools, selecione: Simplify






2.     Perceba que abaixo dos recursos Synchronous (ou Ordered) surgiu uma divisão na árvore de recursos chamada Simplify.

Todas as mudanças que forem feitas nesse ambiente não alteram a geometria de fabricação da peça, nem sua massa, representando apenas alterações visuais para reduzir o consumo de processamento gráfico.






3.     Na aba Home, selecione: Delete Faces >> Rounds






4.     Utilize uma seleção por caixa para marcar todos os arredondamentos da peça.






5.     Confirme a seleção e clique em Finish.

Todos os arredondamentos da peça foram removidos.

Esse processo reduziu número de arestas da peça em 40! Isso é uma quantidade considerável de elementos que o computador não precisa mais processar.






6.    O Recurso Delete Rounds aparece como uma entrada na árvore.








7.    Selecione: Delete Faces >> Faces

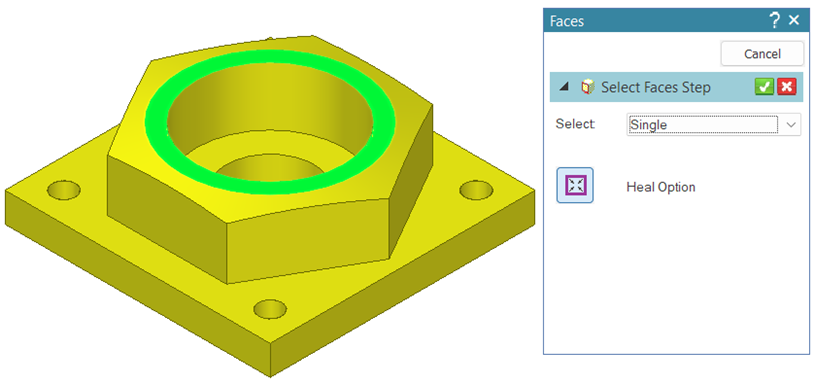

8.    Selecione apenas a face mostrada e confirme.

Certifique-se de que a opção Heal está marcada

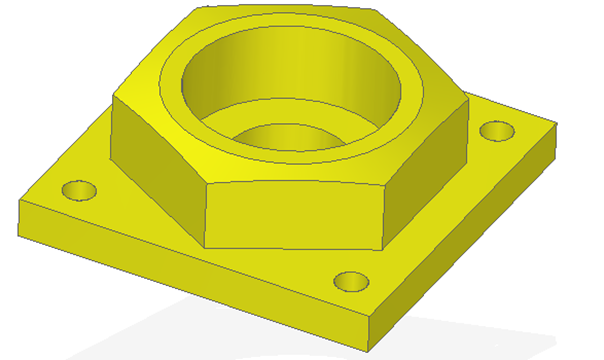

9.    O chanfro foi removido.

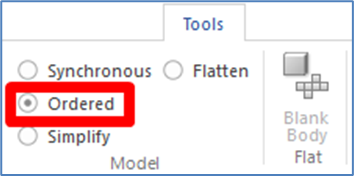

10. Na aba Tools, selecione: Ordered








11. As simplificações são suprimidas e a peça retorna à sua forma de fabricação.








12. A versão simplificada foi criada no mesmo arquivo da peça original.

Salve a peça.



III - Outras recomendações

1. Não utilize caminhos longos até suas peças da montagem. Ou seja, evite pastas com nomes longos e evite criar pastas, dentro de pastas, dentro de pastas, dentro de pastas, etc... Isso aumenta o tempo de carregamento dos arquivos. (Utilizar o teamcenter é uma maneira de eliminar esse problema)

2. Caso as peças e montagens estejam em uma servidora, é recomendado que a rede interna da empresa seja rápida e estável. Além disso, é importante criar exceções no firewall e no antivirus para permitir que o Solid Edge funcione sem ser monitorado. (Você pode testar se o firewall/antivirus são a causa da lentidão temporariamente desligando eles e abrindo uma montagem)

3. Evite utilizar programas de monitoramento de câmeras de vigilância na servidora, pois esses software consomem muitos recursos e podem atrapalhar a abertura de montagens.

4. Certifique-se de que a montagem não contém links quebrados (principalmente links que apontam para servidoras antigas). Esses problemas aumentam o tempo de abertura dos arquivos.
