Criar um chapéu (Solid Edge Sheet Metal)
Introdução
Nesse procedimento será mostrado como criar a geometria de um chapéu em uma peça do tipo Sheet Metal e como realizar a planificação dessa peça.
Procedimento
1. Abra um arquivo em branco do tipo Peça em chapa ISO.
2. Acesse o ambiente ordenado

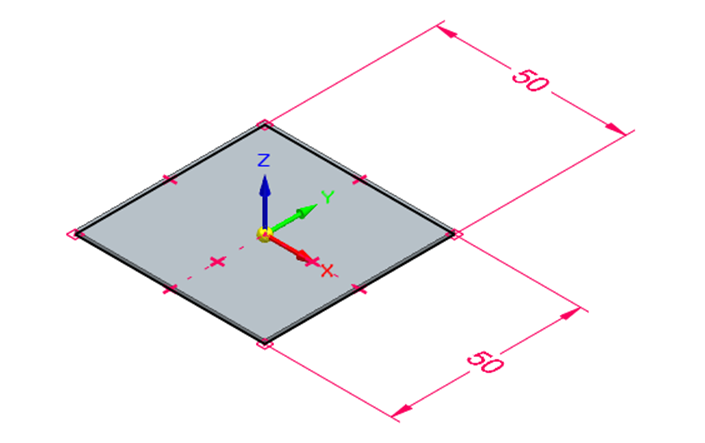

Crie uma Tab com dimensões 50x50mm e espessura 1mm.
3. Selecione: Multi-Edge Flange ou Flange.

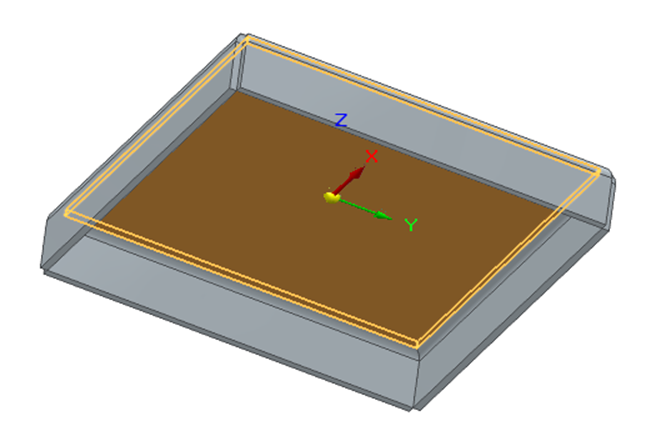

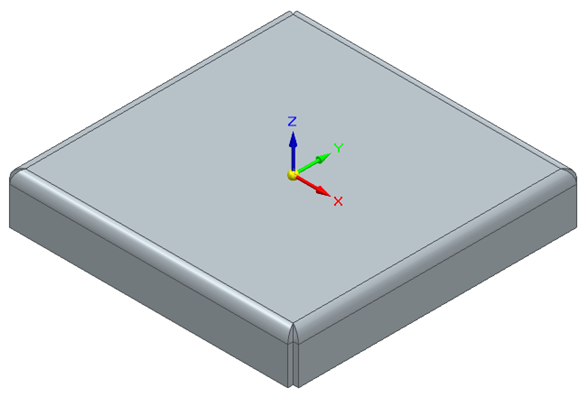

4. Crie flanges de 8mm de comprimento nos quatro cantos da peça.
No próximo passo, você irá adicionar um sólido de referência.

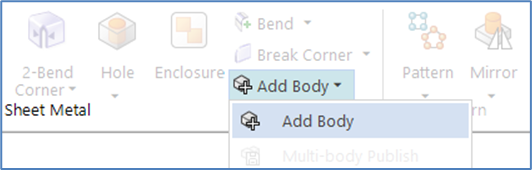

5. Selecione Sheet Metal à Add Body à Add Body
6. Selecione o tipo Add Part body.
Altere o nome do primeiro corpo para chapa e o segundo para chapéu.

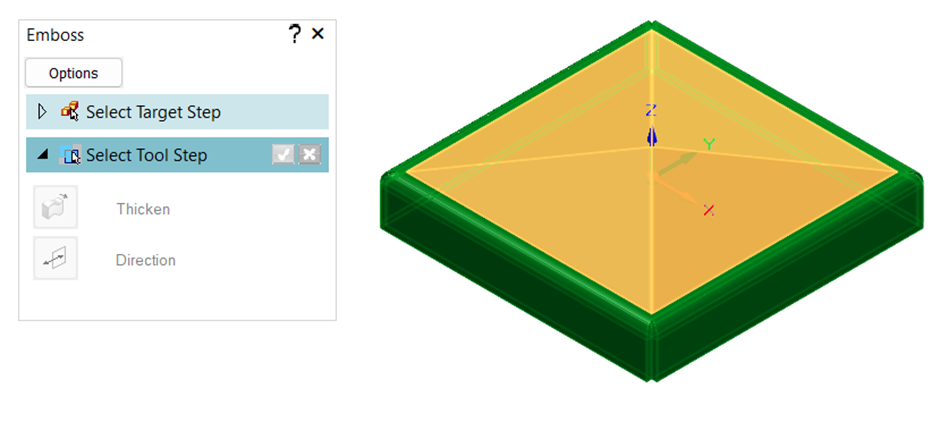

7. Selecione: Solid à Extrude
8.
Selecione a face inferior da peça como
plano de referência.

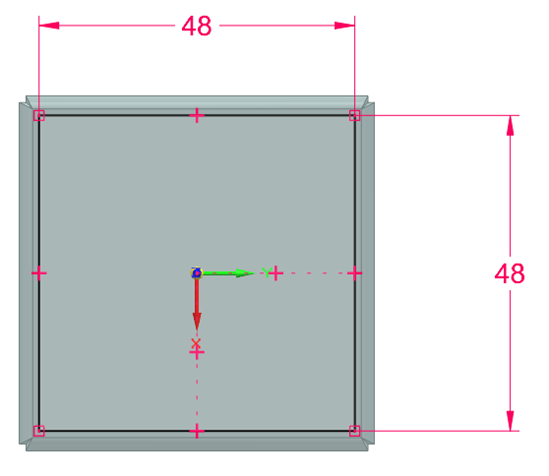

9. Crie o esboço mostrado abaixo e finalize o rascunho.

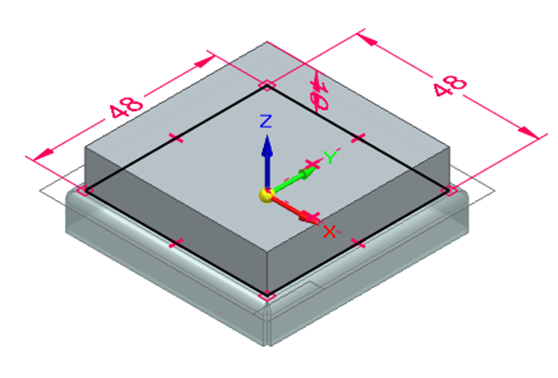

10. Aplique uma altura de 10mm, para cima, mas não feche o recurso.

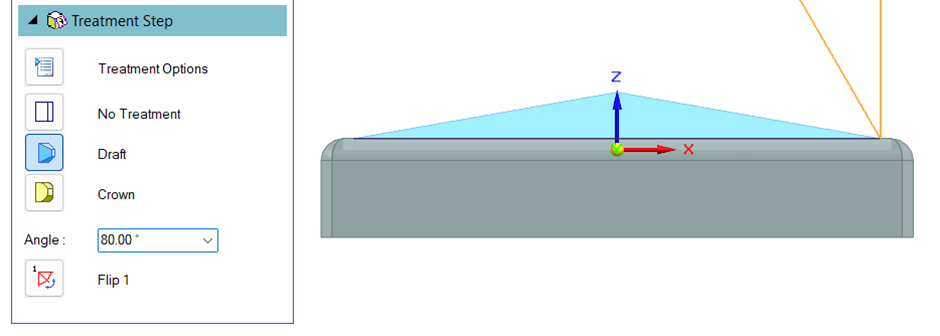

11. Na
opção Treatment Step, aplique um ângulo de inclinação de 85° para
dentro.

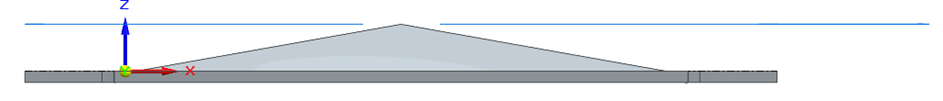

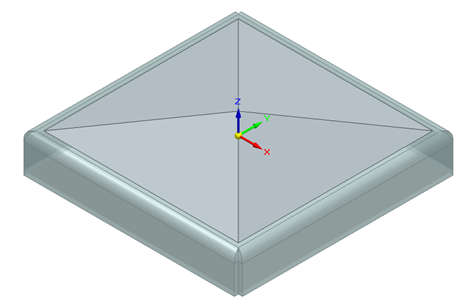

12. Finalize o recurso.
13. Em Design Bodies, clique duas vezes no corpo Chapa para ativar sua edição.

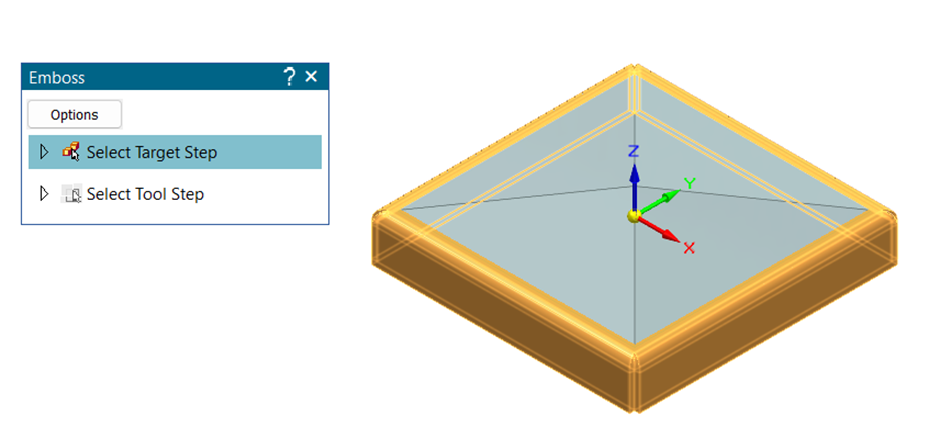

14. Selecione:
Dimple à
Emboss
15. Selecione o corpo em chapa como geometria base.
16. Selecione a pirâmide como geometria a ser incrustrada.

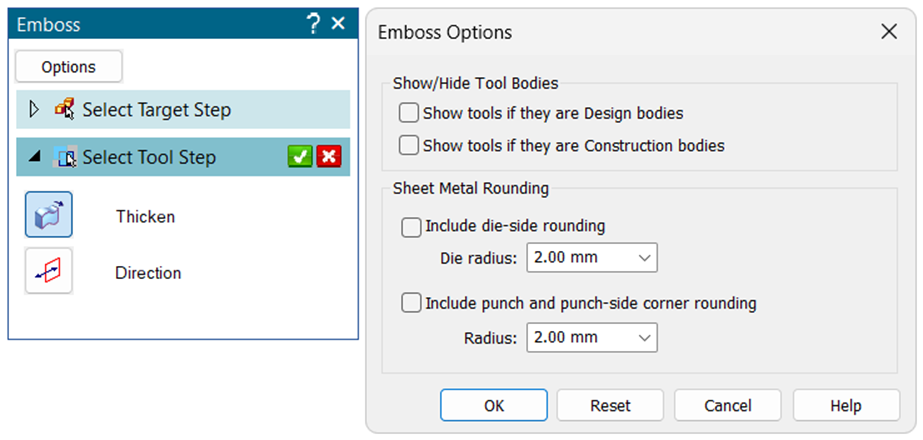

17. Certifique-se de que as Options estão conforme mostrado.

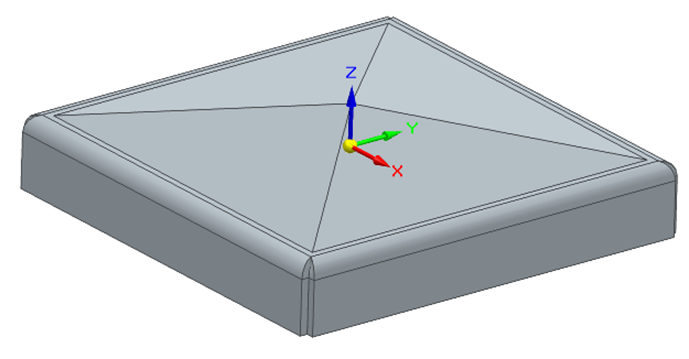

18. Finalize o recurso.

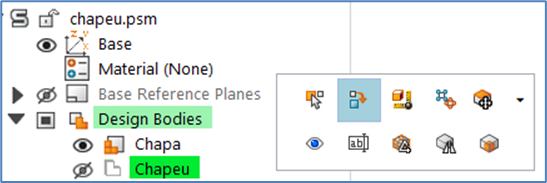

19. Clique com o botão direito em Chapeu e selecione Toggle Design/Construction.
20. Oculte o chapéu.
Nos próximos passos você irá planificar a peça.

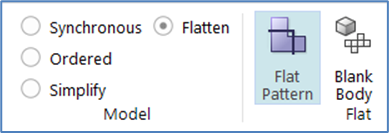

21. Acesso o menu de planificação.
22. Realize uma planificação simples e confirme.
23. Perceba que a região da pirâmide não é planificada.
Isso é normal, pois não se trata de uma
dobra simples.

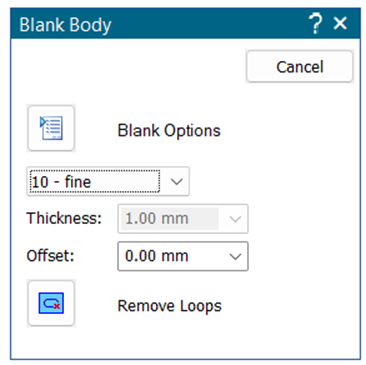

24. Selecione Blank Body.

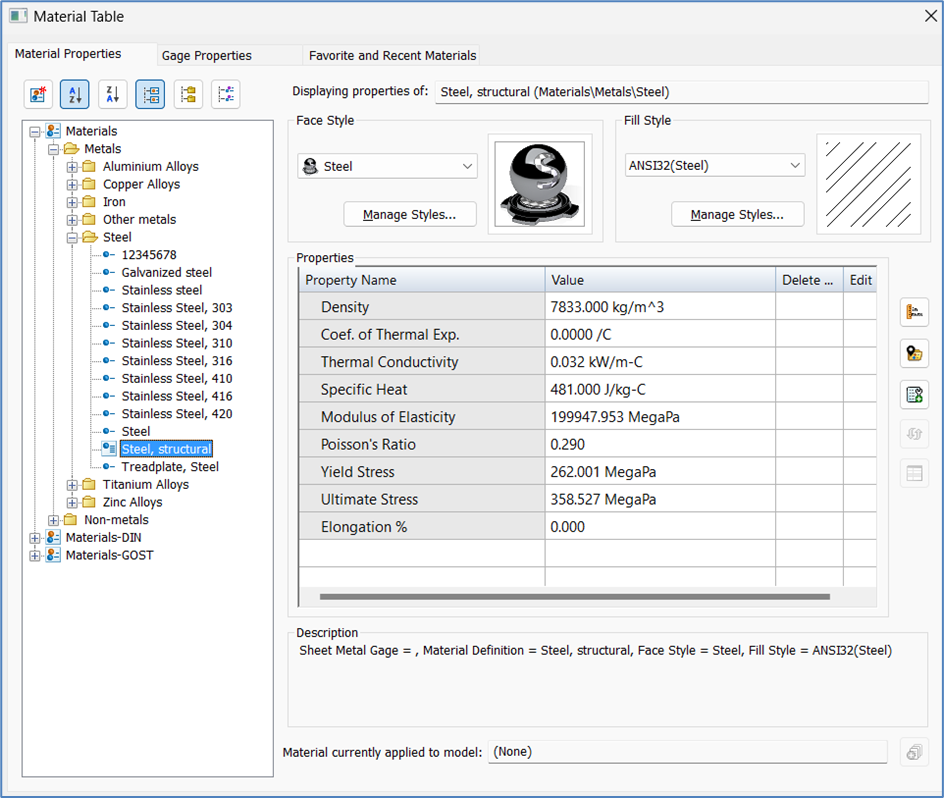

25. Defina
o material da peça: Steel, structural
26. Clique
em Apply to model.
27. Aplique a resolução de malha 10-Fine (ou utilize uma resolução menor caso esteja com pressa e não necessite de uma alta precisão)

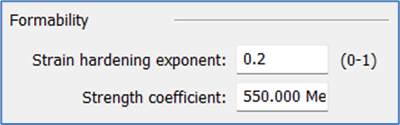

28. Clique em Blank Options e certifique-se de que as propriedades do material estão corretas.
29. Clique em uma face da peça.

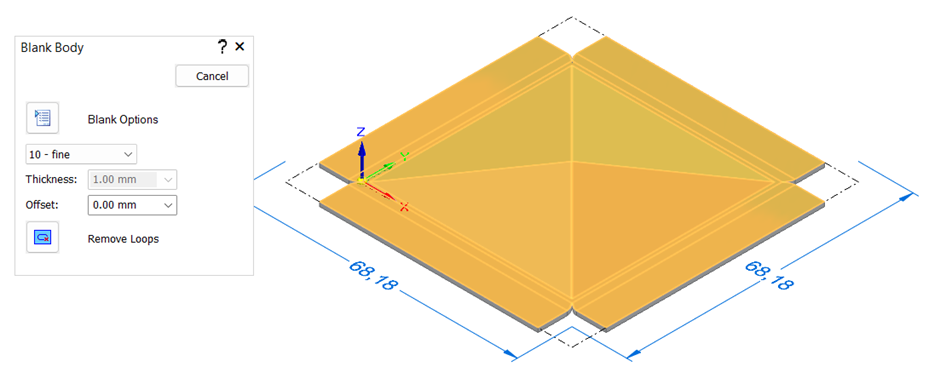

30. Clique em Preview e aguarde.

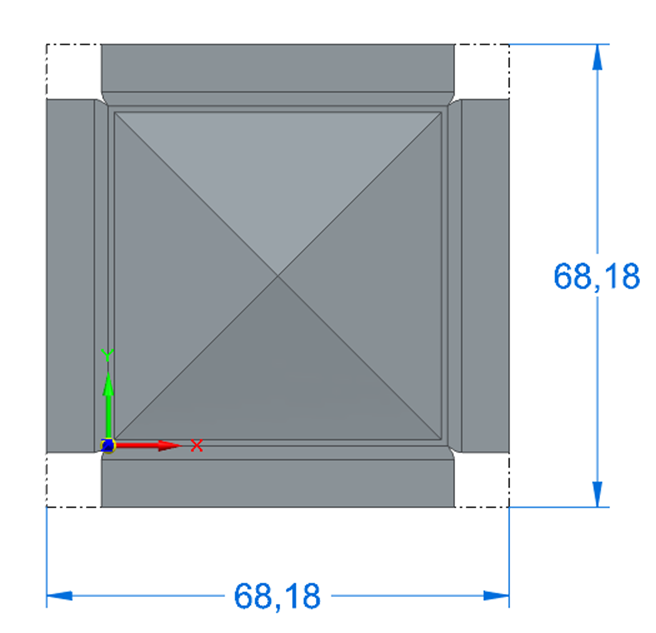

31. A peça foi planificada.
32. Você concluiu a atividade.
